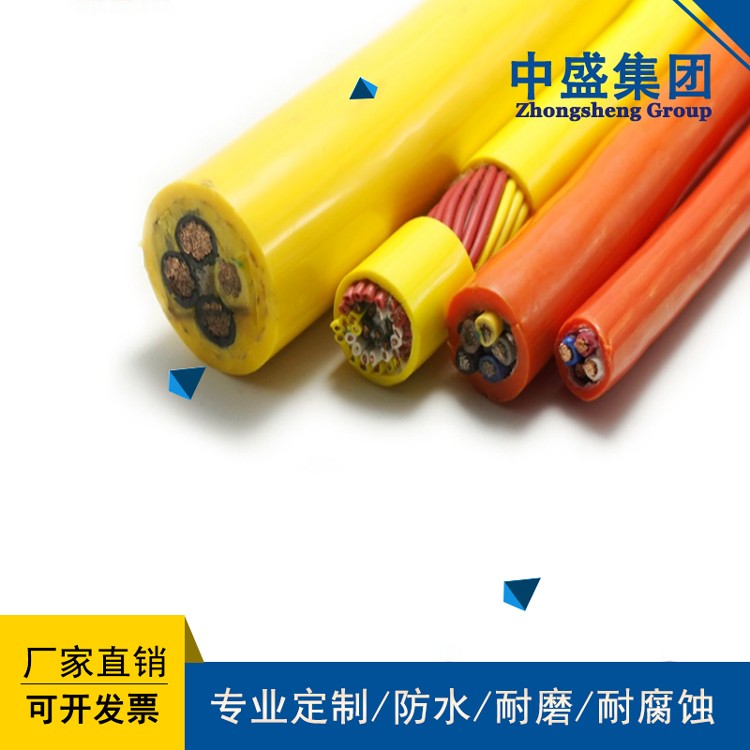

产品名称：卷筒电缆YGVF 3*35+3*4+6*2.5
浏览：
添加时间：2023-10-17 10:14:47
推荐度：

介绍：

一：产品特点及用途：本产品具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶分相屏蔽丁青扁平电缆适用于作变频器供电电缆。

二：产品执行标准阻燃性能试验执行GB12666.5-90规定

三：使用特性 1．交流额定电压：U0/U 0.6/1KV zui高工作温度： 105℃ zui低环境温度：固定敷设-40℃

2．电缆安装敷设温度应不低于-25℃。

四：基本型号及名称型号产品名称芯数标称截面 mm2 YVFB 丁青绝缘、护套移动扁平软电缆 1～60 0.5～240 YVFBG 丁青绝缘、护套移动扁平型钢丝抗拉软电缆 1～60 0.5～240 YVFBPG 丁青绝缘、护套屏蔽移动扁平钢丝抗拉软电缆 1～60 0.5～240 YFFB 氯丁绝缘、护套扁平移动软电缆 1～60 0.5～240 YFFBG 氯丁绝缘、护套扁平移动型钢丝抗拉软电缆 1～60 0.5～240 YFFBPG 氯丁绝缘、护套屏蔽移动扁平钢丝抗拉软电缆 1～60 0.5～240 YGCB 硅橡胶绝缘、护套移动扁平软电缆 1～60 0.5～240 YGCBG 硅橡胶绝缘、护套移动扁平型钢丝抗拉软电缆 1～60 0.5～240 YGCBPG 硅橡胶绝缘、护套屏蔽移动扁平钢丝抗拉软电缆 1～60 0.5～240 备注：阻燃型扁电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。

五：代号名称和含义代号代号含义 Y 移动用系列 VF 丁青绝缘和护套 F 氯丁绝缘和护套 P 铜编织屏蔽 B 扁型 G 抗拉钢丝

六：主要技术指标代号代号含义 Y 移动用系列 VF 丁青绝缘和护套 F 氯丁绝缘和护套 P 铜编织屏蔽 B 扁型 G 抗拉钢丝 1．成品电缆导体(R类)直流电阻(符合GB3956规定)。 2．20℃时绝缘电阻不小于50MΩ/KM。 3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

七：基本电缆规格及结构参数 1．丁青绝缘和护套动力扁电缆线芯*标称截面(mm2) 导体结构 (根数*直径) mm 电缆zui大外径(mm) YVFB 2*1.5 48*0.20 11.4*7.5 2*2.5 51*0.25 14.0×9.0 2*4 82*0.25 15.8×9.5 2*6 123*0.25 18.2×10.8 2*10 204*0.25 21.5×12.5 2*16 323*0.25 24.2×13.9 2*25 513*0.25 28.5×16.2 2*35 722*0.25 31.8×18.1 2*50 1026*0.25 36.6×20.5 2*70 1406*0.25 41.6×23.3 2*95 486*0.50 47.3×26.3 2*120 608*0.50 50.8×28.1 2*150 760*0.50 56.3×31.2 3*1.5 48*0.20 15.8*7.5 3*2.5 51*0.25 18.8×9.0 3*4 82*0.25 21.6×9.5 3*6 123*0.25 25.8×11.3 3*10 204*0.25 32.1×13.2 3*16 323*0.25 34.2×14.9 3*25 513*0.25 42.3×18.2 3*35 722*0.25 46.2×19.1 3*50 1026*0.25 55.8×22.0 3*70 1406*0.25 66.8×26.8
