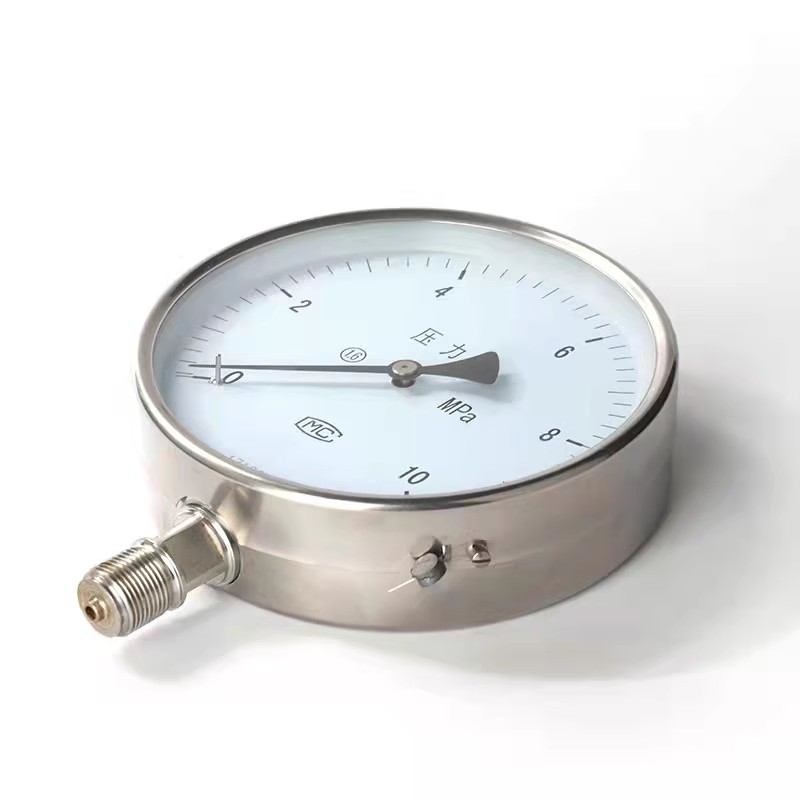

产品名称：Y-100A-Z耐震压力表螺纹M20*1.5
浏览：
添加时间：2025-03-14 15:47:10
推荐度：

介绍：

产品简介

Y-100A-Z耐震压力表（0-4MPa）适用于测量无爆炸，不结晶、不凝固及对铜合金不起腐蚀作用的液体或气体等介质的压力。仪表的测量系统由接头、弹簧管和传动机构组成。通过指针指示仪表读数。有径向直接安装、径向后带边凸装、径向前带边嵌装、轴向直接安装、轴向前边嵌装等多种安装型号可供选择。

产品介绍

Y-100A-Z耐震压力表（0-4MPa）主要特点
◆外观精致，防护力强
仪表外壳(表盖与表壳)系采用特种奥氏体不锈耐酸钢制成，两者以滚边式或卡口式(限Y-100A、Y-150A系列)结构予以密封连接；接头与表壳之间以*的结构形式并配以优质密封圈进行可靠密封。
◆性能稳定，持久耐用
测压元件以xj****的技术装备制成，并经过特殊的工艺处理，使之具有高的强度和弹性，以及*的抗疲劳性能。
◆适应性强，安全性高
外壳上的观察窗选用高强度的工程塑料制成，能适应较恶劣的使用环境(如温差大、湿度高、工作振动较剧烈等)，甚至因一时使用不当(介质温度偏高或产生瞬时的过压现象)，也不致于导致潜在的危险。
◆型式多样，规格齐全
本仪表可供的品种和压力规格较齐全(参见技术参数栏)；压力计量单位除了以“MPa”为主外，也可制成“psi、kgf/cm²”或“bar”等其它单位或主、付两种单位(一般以外销为主)；接头螺纹尺寸有公、英、美制等若干种，任由用户抉择。
◆结构可靠，质优价廉
本仪表在结构设计上*一格，表里并茂。在品质上由*予以控制和保证，但价格仅相当于普通的抗振压力表。

Y-100A-Z耐震压力表（0-4MPa）使用注意
1、仪表须***垂直：安装时应使用17mm扳手旋紧，不应强扭表壳；运输时应避免碰撞；
2、仪表使用宜在周围环境温度为-25~55℃；
3、使用工作环境振动频率<25HZ，振幅不大于1mm；
4、使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可；
5、仪表使用范围，应在上限的1/3～2/3之间；
6、在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置；
7、仪表应经常进行检定（至少每三个月一次），如发现故障应及时修理；
8、仪表自出厂之日起，半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时，由该公司负责修理或调换；
9、需用测量腐蚀性介质的仪表，在订货时应注明要求条件。

仪表标度范围、准确度及接头螺纹尺寸

型号	标度范围MPa（Hg～PSi）	准确度±％F.S	接头螺纹尺寸
*Y-60A	0～0.1至40系列 -0.1～0至2.4系列	2.5	M14×1.5 G1/4″ ZG1/4″(PT) Z1/4″(NPT)
Y-61A
Y-63A
*Y-60A-Z	0～0.4至40系列 -0.1～0.3至2.4系列	2.5(3.5)
Y-61A-Z
Y-63A-Z
*Y-21/2″A1	0～15至6000系列 -30″～0至300系列	2(3)	G1/4″ ZG1/4″(PT) Z1/4″(NPT)
Y-21/2″A2-Z
*Y-21/2″A1-Z	0～60至6000系列 -30″～60至300系列
*Y-21/2″A2-Z
Y-100A	0～0.1至60系列 -0.1～0至2.4系列	1.6	M20×1.5 G3/8″、1/2″ ZG3/8″、1/2″(PT) Z3/8″、1/2″(NPT)
Y-101A
Y-102A
Y-103A
Y-100A-Z	0～0.4至60系列 -0.1～0.3至2.4系列	1.6（2.5）
Y-101A-Z
Y-102A-Z
Y-103A-Z
Y-4″A1(A2)	0～15至6000系列 -30″～0至300系列	1(2)	G3/8″、1/2″ ZG3/8″、1/2″(PT) Z3/8″、1/2″(NPT)
Y-4″A1(A2)-Z	0～60至6000系列 -30″～60至300系列
注：未带*号的型号均已获得实用新型。
