产品名称：WRMK-171扁接插式铠装热电偶
浏览：
添加时间：2025-07-08 10:16:15
推荐度：

介绍：

WRMK-171扁接插式铠装热电偶

扁接插式铠装热电偶的电极是由两根不同导体的金属材料组成，当测量端与参比端在温差时，就会产生热电势，这种电势就叫输出的毫伏信号（mV），工作仪表就会利用这一原理进行转换处理这种热电势，使其能够显示出所对应的温度值。通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0-1300℃范围内的液体、蒸汽和气体等介质以及固体表面的温度。

铠装热电偶是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。

铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。

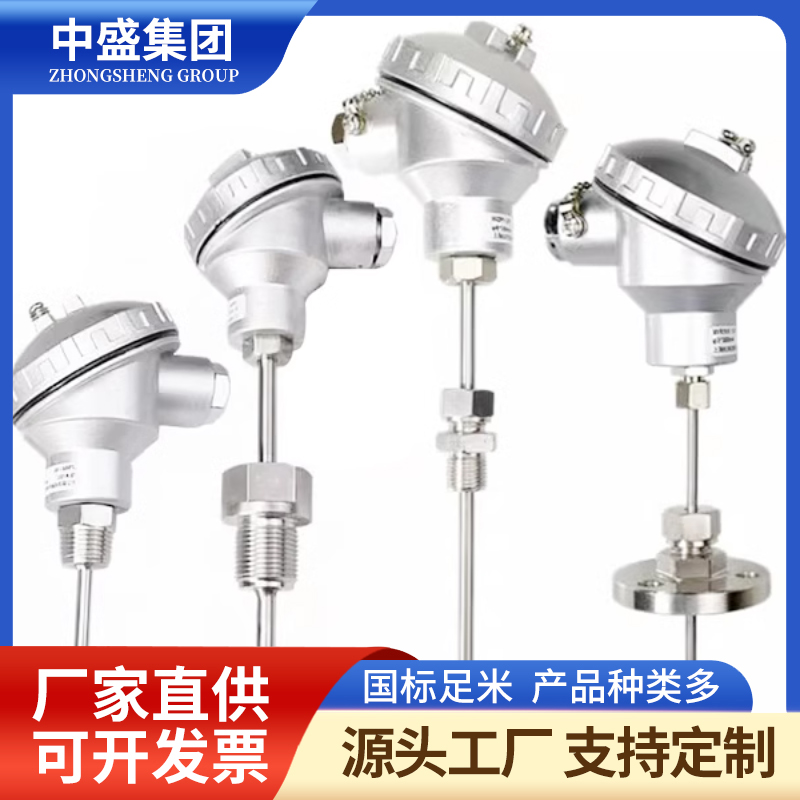

铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。

1、应用
    通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
2、特点
      热响应时间少，减小动态误差；
      可弯曲安装使用；
      测量范围大；
      机械强度高，耐压性能好；
3、工作原理
      铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
      产品执行标准
      IEC584
      IEC1515
      GB/T16839-1997
      JB/T5582-91

5、常温绝缘电阻
铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；

6、偶丝直径及材料

偶丝形式		单支式	双支式
套管直径		Ф2Ф3 Ф4 Ф5 Ф6 Ф8	Ф3Ф4 Ф5 Ф6 Ф8
套管材质	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

7、安装固定形式

8、接线盒形式

9、铠装热电偶*使用温度

品种	套管材料	外径	使用温度（°Ｃ）
品种	套管材料	外径	*使用	短期使用
镍铬-镍硅	1Cr18Ni9Ti	2.0	600	700
	1Cr18Ni9Ti	3.0，4.0，5.0，6.0，8.0	800	900
	GH3030	2.0，3.0	800	900
		4.0，5.0	900	1000
		6.0，8.0	1000	1100
镍铬硅-镍硅	1Cr18Ni9Ti	2.0	600	700
	1Cr18Ni9Ti	3.0,4.0,5.0,6.0,8.0	800	900
	GH3030	2.0,3.0	900	1000
		4.0,5.0	1000	1100
		6.0,8.0	1100	1200
	GH3039	2.0,3.0,4.0	1000	1100
	GH3039	5.0,6.0,8.0	1100	1200
镍铬-铜镍	1Cr18Ni9Ti	2.0	500	600
		3.0,4.0,5.0	600	700
		6.0,8.0	700	800
铁-铜镍	1Cr18Ni9Ti	2.0	400	500
		3.0,4.0,5.0	500	600
		6.0,8.0	600	750
铜-铜镍	1Cr18Ni9Ti	2.0,3.0,4.0,5.0	250	300
铜-铜镍	1Cr18Ni9Ti	6.0,8.0	300	350
铂铑10-铂	GH3039	2.0,3.0,4.0	1000	1100
铂铑10-铂	GH3039	5.0,6.0,8.0	1100	1200

10、型号命名方法

扁接插式铠装热电偶（接壳式）选型一览表

产品名称	产品型号	分度号	温度范围 ℃	安装固定装置
铂铑10-铂	WRPK-172 WRPK2-172	S	0-1300	无固定装置
镍铬硅-镍硅	WRMK-172 WRMK2-172	N	0-1100
镍铬-镍硅	WRNK-172 WRNK2-172	K	0-1100
镍铬-铜镍	WREK-172 WREK2-172	E	0-600
铜-铜镍	WRCK-172 WRCK2-172	T	0-350
铁-铜镍	WRFK-172 WRFK2-172	J	0-500
铂铑10-铂	WRPK-272 WRPK2-272	S	0-1300	固定卡套螺纹
镍铬硅-镍硅	WRMK-272 WRMK2-272	N	0-1100
镍铬-镍硅	WRNK-272 WRNK2-272	K	0-1100
镍铬-铜镍	WREK-272 WREK2-272	E	0-600
铜-铜镍	WRCK-272 WRCK2-272	T	0-350
铁-铜镍	WRFK-272 WRFK2-272	J	0-500
铂铑10-铂	WRPK-372 WRPK2-372	S	0-1300	活动卡套螺纹
镍铬硅-镍硅	WRMK-372 WRMK2-372	N	0-1100
镍铬-镍硅	WRNK-372 WRNK2-372	K	0-1100
镍铬-铜镍	WREK-372 WREK2-372	E	0-600
铜-铜镍	WRCK-372 WRCK2-372	T	0-350
铁-铜镍	WRFK-372 WRFK2-372	J	0-500
铂铑10-铂	WRPK-472 WRPK2-472	S	0-1300	固定卡套法兰
镍铬硅-镍硅	WRMK-472 WRMK2-472	N	0-1100
镍铬-镍硅	WRNK-472 WRNK2-472	K	0-1100
镍铬-铜镍	WREK-472 WREK2-472	E	0-600
铜-铜镍	WRCK-472 WRCK2-472	T	0-350
铁-铜镍	WRFK-472 WRFK2-472	J	0-500
铂铑10-铂	WRPK-572 WRPK2-572	S	0-1300	活动卡套法兰
镍铬硅-镍硅	WRMK-572 WRMK2-572	N	0-1100
镍铬-镍硅	WRNK-572 WRNK2-572	K	0-1100
镍铬-铜镍	WREK-572 WREK2-572	E	0-600
铜-铜镍	WRCK-572 WRCK2-572	T	0-350
铁-铜镍	WRFK-572 WRFK2-572	J	0-500
