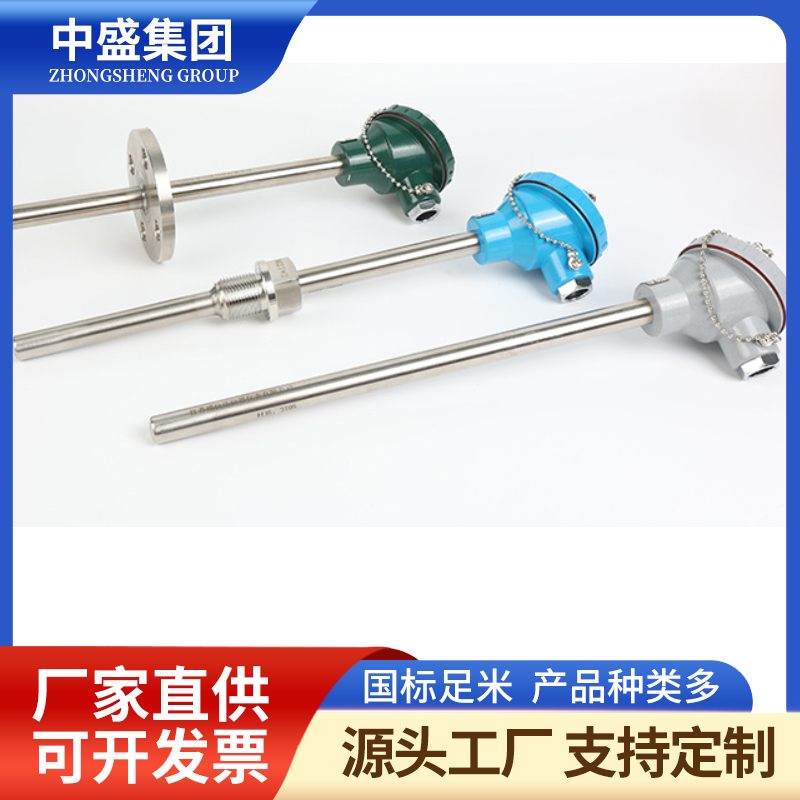

产品名称：扁接插式铠装热电偶WRMK2-171
浏览：
添加时间：2025-07-08 10:27:05
推荐度：

介绍：

产品介绍：

一、概述

铠装热电偶是将热电偶丝、缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。

二、应用

铠装热电偶使用范围极广，不受物体表面的形状限制，外形轻巧，携带方便，通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。

三、特点

1）热响应时间少，减小动态误差；

2）可弯曲安装使用；

3）测量范围大；

4）机械强度高，耐压性能好；

四、主要技术参数

产品执行标准

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

五、扁接插式铠装热电偶型号

名称	型号	分度号	测温范围℃	安装固定装置
铂铑10-铂	WRPK-171 WRPK2-171	S	0-1300	无固定装置
镍铬硅-镍硅	WRMK-171 WRMK2-171	N	0-1100
镍铬-镍硅	WRNK-171 WRNK2-171	K	0-1100
镍铬-铜镍	WREK-171 WREK2-171	E	0-600
铜-铜镍	WRCK-171 WRCK2-171	T	0-350
铁-铜镍	WRFK-171 WRFK2-171	J	0-500
铂铑10-铂	WRPK-271 WRPK2-271	S	0-1300	固定卡套螺纹
镍铬硅-镍硅	WRMK-271 WRMK2-271	N	0-1100
镍铬-镍硅	WRNK-271 WRNK2-271	K	0-1100
镍铬-铜镍	WREK-271 WREK2-271	E	0-600
铜-铜镍	WRCK-271 WRCK2-271	T	0-350
铁-铜镍	WRFK-271 WRFK2-271	J	0-500
铂铑10-铂	WRPK-371 WRPK2-371	S	0-1300	可动卡套螺纹
镍铬硅-镍硅	WRMK-371 WRMK2-371	N	0-1100
镍铬-镍硅	WRNK-371 WRNK2-371	K	0-1100
镍铬-铜镍	WREK-371 WREK2-371	E	0-600
铜-铜镍	WRCK-371 WRCK2-371	T	0-350
铁-铜镍	WRFK-371 WRFK2-371	J	0-500
铂铑10-铂	WRPK-471 WRPK2-471	S	0-1300	固定卡套法兰
镍铬硅-镍硅	WRMK-471 WRMK2-471	N	0-1100
镍铬-镍硅	WRNK-471 WRNK2-471	K	0-1100
镍铬-铜镍	WREK-471 WREK2-471	E	0-600
铜-铜镍	WRCK-471 WRCK2-471	T	0-350
铁-铜镍	WRFK-471 WRFK2-471	J	0-500
铂铑10-铂	WRPK-571 WRPK2-571	S	0-1300	可动卡套法兰
镍铬硅-镍硅	WRMK-571 WRMK2-571	N	0-1100
镍铬-镍硅	WRNK-571 WRNK2-571	K	0-1100
镍铬-铜镍	WREK-571 WREK2-571	E	0-600
铜-铜镍	WRCK-571 WRCK2-571	T	0-350
铁-铜镍	WRFK-571 WRFK2-571	J	0-500

注：1、热电偶Ⅰ级按协议订货
　　2、未注明测温范围及保护管材质，保护管材质一律视为1Cr18Ni9Ti

六、外形尺寸

七、测量范围及允差

型号	分度号	允差等级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRNK	K	±1.5°C	-40~+375	±2.5°C	-40~+333
WRNK	K	±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMK	N	±1.5°C	-40~+375	±2.5°C	-40~+333
WRMK	N	±0.004ltl	375~1000	±0.0075ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
WREK	E	±0.004ltl	375~800	±0.004ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
WRFK	J	±0.004ltl	375~750	±0.004ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
WRCK	T	±0.004ltl	125~350	±0.0075ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
WRPK	S	±[0.003(t-1100)]	1100~1600	±0.0025ltl	600~1600

八、常温缘电阻

铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V(直流)电极与外套管之间的缘电阻>1000MΩ。即1m长的试样的缘电阻为1000MΩ；10m长的试样的缘电阻为100MΩ；

九、偶丝直径及材料

偶丝形式		单支式	双支式
套管直径		Ф2Ф3 Ф4 Ф5 Ф6 Ф8	Ф3Ф4 Ф5 Ф6 Ф8
套管材质	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

十、铠装热电偶推荐使用温度

品种	套管材料	外径	使用温度(°Ｃ)
品种	套管材料	外径	长期使用	短期使用
镍铬-镍硅	1Cr18Ni9Ti	2.0	600	700
	1Cr18Ni9Ti	3.0，4.0，5.0，6.0，8.0	800	900
	GH3030	2.0，3.0	800	900
		4.0，5.0	900	1000
		6.0，8.0	1000	1100
镍铬硅-镍硅	1Cr18Ni9Ti	2.0	600	700
	1Cr18Ni9Ti	3.0,4.0,5.0,6.0,8.0	800	900
	GH3030	2.0,3.0	900	1000
		4.0,5.0	1000	1100
		6.0,8.0	1100	1200
	GH3039	2.0,3.0,4.0	1000	1100
	GH3039	5.0,6.0,8.0	1100	1200
镍铬-铜镍	1Cr18Ni9Ti	2.0	500	600
		3.0,4.0,5.0	600	700
		6.0,8.0	700	800
铁-铜镍	1Cr18Ni9Ti	2.0	400	500
		3.0,4.0,5.0	500	600
		6.0,8.0	600	750
铜-铜镍	1Cr18Ni9Ti	2.0,3.0,4.0,5.0	250	300
铜-铜镍	1Cr18Ni9Ti	6.0,8.0	300	350
铂铑10-铂	GH3039	2.0,3.0,4.0	1000	1100
铂铑10-铂	GH3039	5.0,6.0,8.0	1100	1200

十一、选型须知

1)型号

2)分度号

3)精度等级

4)安装固定形式

5)保护管材质

6)长度或插入长度

例A：铠装热电偶，K型，Ⅰ级，固定卡套螺纹，保护管GH3030，长度450mm，插入长度300mm，WRNK-231，K，L×l=450×300,Ⅰ级, 保护管 GH3030。
