概述
扁接插式铠装热电偶是将热电偶丝、缘材料和金属保护管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
产品介绍:

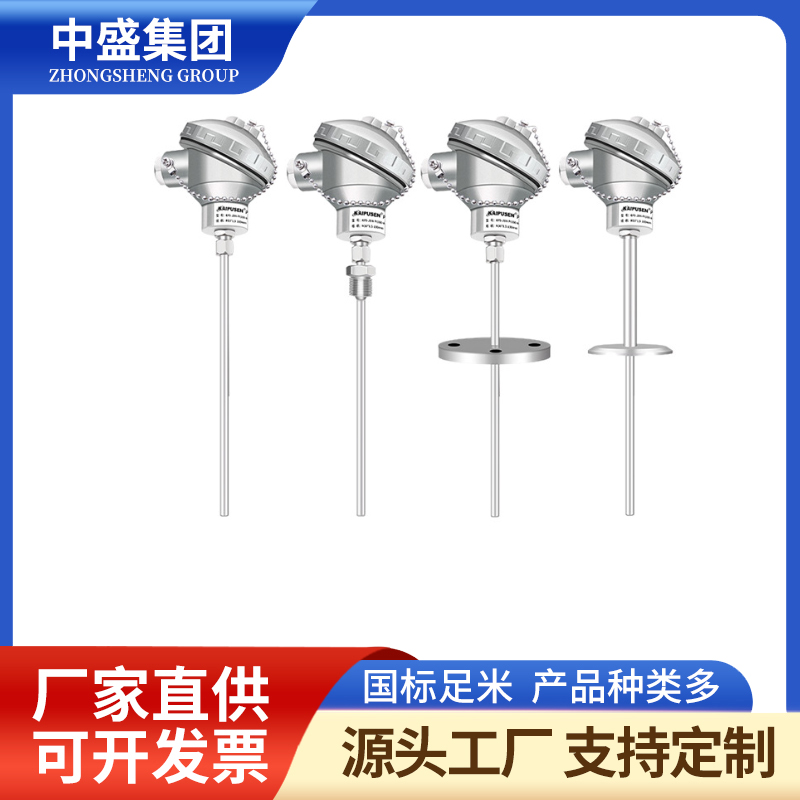

一、概述 铠装热电偶是将热电偶丝、缘材料和金属保护管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
二、应用 铠装热电偶使用范围极广,不受物体表面的形状限制,外形轻巧,携带方便,通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体,蒸汽和气体介质以及固体表面温度。
三、特点 1)热响应时间少,减小动态误差; 2)可弯曲安装使用; 3)测量范围大; 4)机械强度高,耐压性能好;
四、主要技术参数 产品执行标准 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91
五、扁接插式铠装热电偶型号 名称型号分度号测温范围℃安装固定装置铂铑10-铂WRPK-171WRPK2-171S0-1300无固定装置镍铬硅-镍硅WRMK-171WRMK2-171N0-1100镍铬-镍硅WRNK-171WRNK2-171K镍铬-铜镍WREK-171WREK2-171E0-600铜-铜镍WRCK-171WRCK2-171T0-350铁-铜镍WRFK-171WRFK2-171J0-500铂铑10-铂WRPK-271WRPK2-271S0-1300固定卡套螺纹镍铬硅-镍硅WRMK-271WRMK2-271N0-1100镍铬-镍硅WRNK-271WRNK2-271K镍铬-铜镍WREK-271WREK2-271E0-600铜-铜镍WRCK-271WRCK2-271T0-350铁-铜镍WRFK-271WRFK2-271J0-500铂铑10-铂WRPK-371WRPK2-371S0-1300可动卡套螺纹镍铬硅-镍硅WRMK-371WRMK2-371N0-1100镍铬-镍硅WRNK-371WRNK2-371K镍铬-铜镍WREK-371WREK2-371E0-600铜-铜镍WRCK-371WRCK2-371T0-350铁-铜镍WRFK-371WRFK2-371J0-500铂铑10-铂WRPK-471WRPK2-471S0-1300固定卡套法兰镍铬硅-镍硅WRMK-471WRMK2-471N0-1100镍铬-镍硅WRNK-471WRNK2-471K镍铬-铜镍WREK-471WREK2-471E0-600铜-铜镍WRCK-471WRCK2-471T0-350铁-铜镍WRFK-471WRFK2-471J0-500铂铑10-铂WRPK-571WRPK2-571S0-1300可动卡套法兰镍铬硅-镍硅WRMK-571WRMK2-571N0-1100镍铬-镍硅WRNK-571WRNK2-571K镍铬-铜镍WREK-571WREK2-571E0-600铜-铜镍WRCK-571WRCK2-571T0-350铁-铜镍WRFK-571WRFK2-571J0-500 注:1、热电偶Ⅰ级按协议订货
六、外形尺寸
七、测量范围及允差 型号分度号允差等级III允差值测温范围°C允差值测温范围°CWRNKK±1.5°C-40~+375±2.5°C-40~+333±0.004ltl375~1000±0.0075ltl333~1200WRMKN±1.5°C-40~+375±2.5°C-40~+333±0.004ltl375~1000±0.0075ltl333~1200WREKE±1.5°C-40~+375±1.5°C-40~+333±0.004ltl375~800±0.004ltl333~900WRFKJ±1.5°C-40~+375±1.5°C-40~+333±0.004ltl375~750±0.004ltl333~750WRCKT±1.5°C-40~+125±1°C-40~+133±0.004ltl125~350±0.0075ltl133~1000WRPKS±1°C0~+1100±2.5°C0~600±[0.003(t-1100)]1100~1600±0.0025ltl600~1600
八、常温缘电阻 铠装偶在环境温度为20±15°C,相对湿度不大于80%试验电压为500±50V(直流)电极与外套管之间的缘电阻>1000MΩ。即1m长的试样的缘电阻为1000MΩ;10m长的试样的缘电阻为100MΩ;
九、偶丝直径及材料
偶丝形式单支式双支式套管直径Ф2Ф3 Ф4 Ф5 Ф6 Ф8Ф3Ф4 Ф5 Ф6 Ф8套管材质E﹑J﹑T1Cr18Ni9Ti1Cr18Ni9TiK﹑N1Cr18Ni9Ti GH30301Cr18Ni9Ti GH3030SGH3039GH3039
十、选型须知 1)型号 2)分度号 3)精度等级 4)安装固定形式 5)保护管材质 6)长度或插入长度 例A:铠装热电偶,K型,Ⅰ级,固定卡套螺纹,保护管GH3030,长度450mm,插入长度300mm,WRNK-231,K,L×l=450×300,Ⅰ级, 保护管 GH3030。 |
