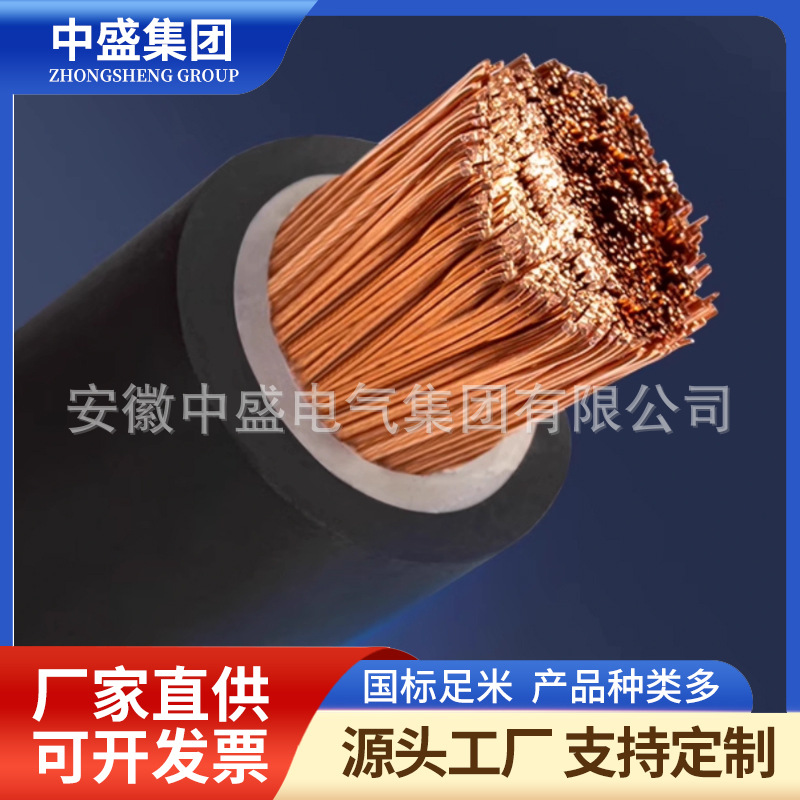

产品名称：无线装置电缆橡套复合软电缆SBH
浏览：
添加时间：2025-10-10 15:15:11
推荐度：

介绍：

产品简介

SBH型无线电装置用电缆，SBH型无线电装置用电缆 QXRF 镀锡铜线芯特种复合塑料绝缘特种复合塑料护套软电缆 QXRFZ 镀锡铜线芯特种复合塑料绝缘特种复合阻燃软塑料护套软电缆 QXRFP 镀锡铜线芯特种复合塑料绝缘特种复合软塑料护套屏蔽软电缆 QXRFPZ镀锡铜线芯特种复合塑料绝缘特种复合软塑料阻燃护套屏蔽电缆

产品详细信息

一．用途：适用于各种移动场合下的电器、仪表和电子设备及自动化装置用电缆。具有电气性能******了，抗老化，耐寒等性能，在低温条件下能保持良好的柔软性。
二．产品标准：Q/320831SQL30-2006
三．使用特性：1.使用电压为250V和500V 2.工作温度 -30~+65℃
四．产品结构尺寸：
1. SBH型无线电装置用电缆
表1
芯数×截面	导电线芯	绝缘厚度mm		标称外径mm		参考重量㎏/㎞
mm2	根数/直径	绝缘厚度mm		标称外径mm		参考重量㎏/㎞
	mm	250V	500V	250V	500V	250V	500V
2×0.35	20/0.15	0.6		7.5		65
2×0.50	16/0.20	0.6		7.9		73
2×0.75	19/0.23或24/0.20	0.6	1	8.3	9.9	84	118
2×1.0	19/0.26或32/0.20	0.6	1	8.6	10.2	94	129
2×1.5	19/0.32或48/0.20	0.6	1	9.2	10.8	112	150
2×2.5	19/0.41或50/0.25	0.6	1	10.1	11.7	143	187
3×0.35	20/0.15	0.6		7.9		76
3×0.50	16/0.20	0.6		8.3		86
3×0.75	19/0.23	0.6	1	8.7	10.4	98	140
3×1.0	19/0.26	0.6	1	9	10.8	110	154
3×1.5	19/0.32	0.6	1	9.7	11.4	130	181
3×2.5	19/0.41	0.6	1	10.7	12.4	179	228
4×0.35	20/0.15	0.6		8.5		81
4×0.50	16/0.20	0.6		8.9		100
4×0.75	19/0.23	0.6	1	9.4	11.3	118	164
4×1.0	19/0.26	0.6	1	9.8	11.7	134	184
4×1.5	19/0.32	0.6	1	10.5	12.4	164	218
4×2.5	19/0.41	0.6	1	11.5	14.5	218	305
5×0.35	20/0.15	0.6		9.1		102
5×0.50	16/0.20	0.6		9.6		119
5×0.75	19/0.23	0.6	1	10.2	12.3	140	198
5×1.0	19/0.26	0.6	1	10.6	12.7	159	220
5×1.5	19/0.32	0.6	1	12	15.1	194	283
5×2.5	19/0.41	0.6	1	14.2	16.3	288	354
6×0.35	20/0.15	0.6		9.8		118
6×0.50	16/0.20	0.6		10.3		137
6×0.75	19/0.23	0.6	1	11	14.4	162	260
6×1.0	19/0.26	0.6	1	11.4	14.8	184	285
6×1.5	19/0.32	0.6	1	12.9	15.3	203	334
6×2.5	19/0.41	0.6	1	15.3	17.7	237	420


芯数×截面	导电线芯	绝缘厚度 mm		标称外径 mm		参考重量㎏/㎞
mm2	根数/直径	绝缘厚度 mm		标称外径 mm		参考重量㎏/㎞
	mm	250V	500V	250V	500V	250V	500V
7×0.35	20/0.15	0.6		9.8		125
7×0.50	16/0.20	0.6		10.3		145
7×0.75	19/0.23	0.6	1	11	14.4	173	276
7×1.0	19/0.26	0.6	1	11.4	14.8	198	305
7×1.5	19/0.32	0.6	1	12.9	15.3	240	359
7×2.5	19/0.41	0.6	1	15.3	17.7	367	458
8×0.35	20/0.15	0.6		11.1		144
8×0.50	16/0.20	0.6		11.7		165
8×0.75	19/0.23	0.6	1	12.3	16	197	309
8×1.0	19/0.26	0.6	1	12.8	16.5	223	339
8×1.5	19/0.32	0.6	1	14.8	17.5	308	422
8×2.5	19/0.41	0.6	1	16.3	19	415	523
10×0.35	20/0.15	0.6		12.6		173
10×0.50	16/0.20	0.6		14.1		228
10×0.75	19/0.23	0.6	1	15.2	18.4	271	371
10×1.0	19/0.26	0.6	1	15.8	19	304	414
10×1.5	19/0.32	0.6	1	17	20.2	379	509
10×2.5	19/0.41	0.6	1	18.8	22	514	649
12×0.35	20/0.15	0.6		13		191
12×0.50	16/0.20	0.6		14.7		254
12×0.75	19/0.23	0.6	1	15.6	18.9	305	428
12×1.0	19/0.26	0.6	1	16.2	19.5	344	471
12×1.5	19/0.32	0.6	1	17.5	20.8	430	567
12×2.5	19/0.41	0.6	1	19.3	22.7	581	733
14×0.35	20/0.15	0.6		14.6		248
14×0.50	16/0.20	0.6		15.4		284
14×0.75	19/0.23	0.6	1	16.3	19.8	342	485
14×1.0	19/0.26	0.6	1	16.9	20.5	388	535
14×1.5	19/0.32	0.6	1	18.3	21.8	486	643
14×2.5	19/0.41	0.6	1	20.3	23.8	661	834
