介绍:

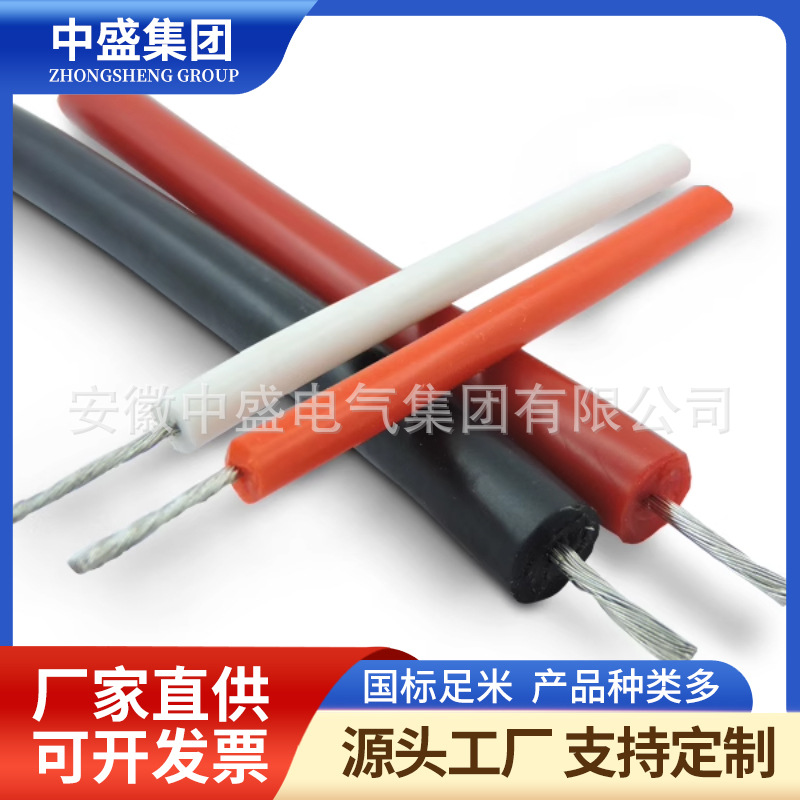

JZQB.F-1140V H级硅胶绝缘电机引接线
二:产品执行标准
QB/TWB2008-6
阻燃耐火特性试验执行GB12666-90要求
三:使用特性
1. 交流额定电压:U0/U 0.6/1KV,直流电压3KV以下
较高工作温度: 180℃
较低环境温度:固定敷设-60℃
2. 电缆安装敷设温度应不低于-25℃。
3. 电缆允许弯曲半径:电缆较小为电缆外径的10倍
四:基本型号及名称
表1
| 型号 | 产品名称 |
| YGCR | 硅橡胶绝缘硅橡胶护套软电力电缆 |
| YGCRP | 硅橡胶绝缘硅橡胶护套铜编织屏蔽软电力电缆 |
| YGCRP1 | 硅橡胶绝缘硅橡胶护套铜带屏蔽软电力电缆 |
| YGCRP2 | 硅橡胶绝缘硅橡胶护套镀锡铜编织屏蔽软电力电缆 |
| JGGR | 硅橡胶绝缘硅橡胶护套软安装线 |
| JGGRP | 硅橡胶绝缘硅橡胶护套铜编织屏蔽软安装线 |
| JZQB.F-1140V | 硅橡胶绝缘电机引接软电缆 |
| YGZP | 硅橡胶绝缘硅橡胶护套铜丝编织屏蔽中型电力电缆 |
| JHXG | 硅橡胶绝缘电机引接线 |
型号
产品名称
YGCR
硅橡胶绝缘硅橡胶护套软电力电缆
YGCRP
硅橡胶绝缘硅橡胶护套铜编织屏蔽软电力电缆
YGCRP1
硅橡胶绝缘硅橡胶护套铜带屏蔽软电力电缆
YGCRP2
硅橡胶绝缘硅橡胶护套镀锡铜编织屏蔽软电力电缆
JGGR
硅橡胶绝缘硅橡胶护套软安装线
JGGRP
硅橡胶绝缘硅橡胶护套铜编织屏蔽软安装线
硅橡胶绝缘电机引接软电缆
YGZP
硅橡胶绝缘硅橡胶护套铜丝编织屏蔽中型电力电缆
JHXG
硅橡胶绝缘电机引接线
备注:阻燃型硅橡胶电缆型号前加ZR,导体线芯中铜丝可以采用镀锡。
五:主要技术指标
1.成品电缆导体(R类)直流电阻符合GB3956规定
2.20℃时绝缘电阻不小于100MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
六:基本电缆规格及结构参数
| 线芯*标称截面(mm2) | 导体结构(根数*直径)(B/R)mm | 电缆较大外径(mm) | 参考重量(kg/km) | ||
| JZQB.F-1140V | JZQB.F-2kV | JZQB.F-2kV | |||
| 1*1.5 | 48*0.20 | 3.2 | 3.5 | 27.5 | |
| 1*2.5 | 51*0.25 | 3.7 | 3.9 | 38.6 | |
| 1*4 | 82*0.25 | 4.6 | 5.2 | 55.5 | |
| 1*6 | 123*0.25 | 5.6 | 6.5 | 77.7 | |
| 1*10 | 204*0.25 | 7.2 | 7.8 | 132 | |
| 1*16 | 323*0.25 | 8.2 | 9.0 | 188 | |
| 1*25 | 513*0.25 | 10.2 | 11.0 | 312 | |
| 1*35 | 722*0.25 | 112 | 12.0 | 408 | |
| 1*50 | 1026*0.25 | 13.5 | 14.5 | 554 | |
| 1*70 | 1406*0.25 | 16.5 | 17.5 | 762 | |
| 1*95 | 486*0.50 | 19.0 | 20.5 | 1045 | |
| 1*120 | 608*0.50 | 20.0 | 22.0 | 1281 | |
| 1*150 | 760*0.50 | 21.0 | 24.2 | 1612 | |
| 1*185 | 945*0.50 | 25.0 | 28.0 | 1981 |
