产品名称：卷筒用高压扁平电缆YJGCFPB 6KV 3*50+3*16/3
浏览：
添加时间：2025-10-21 15:59:05
推荐度：

介绍：

一、产品特点及用途本产品为高压卷筒扁电缆，适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆，导体采用镀锡软芯结构，导体绝缘采用进口硅橡胶绝缘材料，电缆具有耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。二、产品执行标准 Q/ZS2005-4标准阻燃性能试验执行GB12666.5-90规定三、基本电缆规格及结构参数移动设备卷筒用6KV高压扁平电缆型号电压KV 电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m YJGCFPB 6 3×16+3×16/3 67×27 540 3.0200 YJGCFPB 6 3×25+3×16/3 78×29 580 4.1700 YJGCFPB 6 3×35+3×16/3 80×31 620 4.6850 YJGCFPB 6 3×50+3×16/3 92×35 700 5.9860 YJGCFPB 6 3×70+3×16/3 95×37 740 6.7120 YJGCFPB 6 3×95+3×16/3 103×39 780 8.0120 YJGCFPB 6 4×16 85×27 540 3.8140 YJGCFPB 6 4×25 101×29 580 5.3210 YJGCFPB 6 4×35 105×31 620 5.9850 YJGCFPB 6 4×50 118×35 700 7.5380 YJGCFPB 6 4×70 127×37 740 8.9760 YJGCFPB 6 3×16+1×10 84×27 540 3.8570 YJGCFPB 6 3×25+1×10 89×29 580 4.9640 YJGCFPB 6 3×35+1×16 91×31 620 5.6810 YJGCFPB 6 3×50+1×25 113×35 700 7.2160 YJGCFPB 6 3×70+1×35 121×37 740 8.3180 YJGCFPB 6 3×95+1×35 127×39 780 9.5430 高压扁电缆YJGCFPB产品结构图：移动设备卷筒用加光纤通讯6KV高压扁平电缆型号电压KV 电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m YJGCFPB 6 3×16+3×16/3+6FO 81×27 540 3.1489 YJGCFPB 6 3×25+3×16/3+6FO 86×29 580 4.8451 YJGCFPB 6 3×35+3×16/3+6FO 92×31 620 4.9725 YJGCFPB 6 3×50+3×16/3+6FO 106×35 700 6.3520 YJGCFPB 6 3×70+3×16/3+6FO 114×37 740 7.4290 移动设备卷筒用10KV高压扁平电缆型号电压KV 电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m YJGCFPB 10 3×16+3×16/3 69×28 560 3.0800 YJGCFPB 10 3×25+3×16/3 80×30 600 4.2100 YJGCFPB 10 3×35+3×16/3 82×32 640 4.7120 YJGCFPB 10 3×50+3×16/3 94×36 720 6.0200 YJGCFPB 10 3×70+3×16/3 98×38 760 6.8810 YJGCFPB 10 3×95+3×16/3 106×40 800 8.0740 YJGCFPB 10 4×16 87×28 560 3.9560 YJGCFPB 10 4×25 103×30 600 5.4380 YJGCFPB 10 4×35 108×32 640 6.0460 YJGCFPB 10 4×50 122×36 720 7.6360 YJGCFPB 10 4×70 130×38 760 9.1310 YJGCFPB 10 3×16+1×10 88×28 560 3.9010 YJGCFPB 10 3×25+1×10 93×30 600 5.0980 YJGCFPB 10 3×35+1×16 95×32 640 5.7640 YJGCFPB 10 3×50+1×25 117×36 720 7.3000 YJGCFPB 10 3×70+1×25 125×38 760 8.6340 YJGCFPB 10 3×95+1×35 131×40 800 9.6580 移动设备卷筒用加光纤通讯10KV高压扁平电缆型号电压KV 电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m YJGCFPB 10 3×16+3×16/3+6FO 84×28 560 3.2383 YJGCFPB 10 3×25+3×16/3+6FO 89×30 600 4.9320 YJGCFPB 10 3×35+3×16/3+6FO 95×32 640 5.0130 YJGCFPB 10 3×50+3×16/3+6FO 109×36 720 6.4580 YJGCFPB 10 3×70+3×16/3+6FO 117×38 760 7.5690一、产品特点及用途本产品为高压卷筒扁电缆，适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆，导体采用镀锡软芯结构，导体绝缘采用进口硅橡胶绝缘材料，电缆具有耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。二、产品执行标准 Q/ZS2005-4标准阻燃性能试验执行GB12666.5-90规定三、基本电缆规格及结构参数移动设备卷筒用6KV高压扁平电缆型号电压KV 电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m YJGCFPB 6 3×16+3×16/3 67×27 540 3.0200 YJGCFPB 6 3×25+3×16/3 78×29 580 4.1700 YJGCFPB 6 3×35+3×16/3 80×31 620 4.6850 YJGCFPB 6 3×50+3×16/3 92×35 700 5.9860 YJGCFPB 6 3×70+3×16/3 95×37 740 6.7120 YJGCFPB 6 3×95+3×16/3 103×39 780 8.0120 YJGCFPB 6 4×16 85×27 540 3.8140 YJGCFPB 6 4×25 101×29 580 5.3210 YJGCFPB 6 4×35 105×31 620 5.9850 YJGCFPB 6 4×50 118×35 700 7.5380 YJGCFPB 6 4×70 127×37 740 8.9760 YJGCFPB 6 3×16+1×10 84×27 540 3.8570 YJGCFPB 6 3×25+1×10 89×29 580 4.9640 YJGCFPB 6 3×35+1×16 91×31 620 5.6810 YJGCFPB 6 3×50+1×25 113×35 700 7.2160 YJGCFPB 6 3×70+1×35 121×37 740 8.3180 YJGCFPB 6 3×95+1×35 127×39 780 9.5430 高压扁电缆YJGCFPB产品结构图：移动设备卷筒用加光纤通讯6KV高压扁平电缆型号电压KV 电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m YJGCFPB 6 3×16+3×16/3+6FO 81×27 540 3.1489 YJGCFPB 6 3×25+3×16/3+6FO 86×29 580 4.8451 YJGCFPB 6 3×35+3×16/3+6FO 92×31 620 4.9725 YJGCFPB 6 3×50+3×16/3+6FO 106×35 700 6.3520 YJGCFPB 6 3×70+3×16/3+6FO 114×37 740 7.4290 移动设备卷筒用10KV高压扁平电缆型号电压KV 电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m YJGCFPB 10 3×16+3×16/3 69×28 560 3.0800 YJGCFPB 10 3×25+3×16/3 80×30 600 4.2100 YJGCFPB 10 3×35+3×16/3 82×32 640 4.7120 YJGCFPB 10 3×50+3×16/3 94×36 720 6.0200 YJGCFPB 10 3×70+3×16/3 98×38 760 6.8810 YJGCFPB 10 3×95+3×16/3 106×40 800 8.0740 YJGCFPB 10 4×16 87×28 560 3.9560 YJGCFPB 10 4×25 103×30 600 5.4380 YJGCFPB 10 4×35 108×32 640 6.0460 YJGCFPB 10 4×50 122×36 720 7.6360 YJGCFPB 10 4×70 130×38 760 9.1310 YJGCFPB 10 3×16+1×10 88×28 560 3.9010 YJGCFPB 10 3×25+1×10 93×30 600 5.0980 YJGCFPB 10 3×35+1×16 95×32 640 5.7640 YJGCFPB 10 3×50+1×25 117×36 720 7.3000 YJGCFPB 10 3×70+1×25 125×38 760 8.6340 YJGCFPB 10 3×95+1×35 131×40 800 9.6580 移动设备卷筒用加光纤通讯10KV高压扁平电缆型号电压KV 电缆规格mm2 电缆外型尺寸㎜电缆弯曲半径㎜电缆参考重量kg/m YJGCFPB 10 3×16+3×16/3+6FO 84×28 560 3.2383 YJGCFPB 10 3×25+3×16/3+6FO 89×30 600 4.9320 YJGCFPB 10 3×35+3×16/3+6FO 95×32 640 5.0130 YJGCFPB 10 3×50+3×16/3+6FO 109×36 720 6.4580 YJGCFPB 10 3×70+3×16/3+6FO 117×38 760 7.5690一、产品特点及用途

本产品为高压卷筒扁电缆，适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆，导体采用镀锡软芯结构，导体绝缘采用进口硅橡胶绝缘材料，电缆具有耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。
二、产品执行标准
Q/ZS2005-4标准
阻燃性能试验执行GB12666.5-90规定
三、基本电缆规格及结构参数
移动设备卷筒用6KV高压扁平电缆

型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m
YJGCFPB	6	3×16+3×16/3	67×27	540	3.0200
YJGCFPB	6	3×25+3×16/3	78×29	580	4.1700
YJGCFPB	6	3×35+3×16/3	80×31	620	4.6850
YJGCFPB	6	3×50+3×16/3	92×35	700	5.9860
YJGCFPB	6	3×70+3×16/3	95×37	740	6.7120
YJGCFPB	6	3×95+3×16/3	103×39	780	8.0120
YJGCFPB	6	4×16	85×27	540	3.8140
YJGCFPB	6	4×25	101×29	580	5.3210
YJGCFPB	6	4×35	105×31	620	5.9850
YJGCFPB	6	4×50	118×35	700	7.5380
YJGCFPB	6	4×70	127×37	740	8.9760
YJGCFPB	6	3×16+1×10	84×27	540	3.8570
YJGCFPB	6	3×25+1×10	89×29	580	4.9640
YJGCFPB	6	3×35+1×16	91×31	620	5.6810
YJGCFPB	6	3×50+1×25	113×35	700	7.2160
YJGCFPB	6	3×70+1×35	121×37	740	8.3180
YJGCFPB	6	3×95+1×35	127×39	780	9.5430

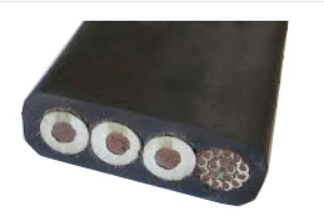

高压扁电缆YJGCFPB产品结构图：

YJGCFPB卷筒用6-10KV高压扁平电缆

移动设备卷筒用加光纤通讯6KV高压扁平电缆

型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m
YJGCFPB	6	3×16+3×16/3+6FO	81×27	540	3.1489
YJGCFPB	6	3×25+3×16/3+6FO	86×29	580	4.8451
YJGCFPB	6	3×35+3×16/3+6FO	92×31	620	4.9725
YJGCFPB	6	3×50+3×16/3+6FO	106×35	700	6.3520
YJGCFPB	6	3×70+3×16/3+6FO	114×37	740	7.4290

移动设备卷筒用10KV高压扁平电缆

型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m
YJGCFPB	10	3×16+3×16/3	69×28	560	3.0800
YJGCFPB	10	3×25+3×16/3	80×30	600	4.2100
YJGCFPB	10	3×35+3×16/3	82×32	640	4.7120
YJGCFPB	10	3×50+3×16/3	94×36	720	6.0200
YJGCFPB	10	3×70+3×16/3	98×38	760	6.8810
YJGCFPB	10	3×95+3×16/3	106×40	800	8.0740
YJGCFPB	10	4×16	87×28	560	3.9560
YJGCFPB	10	4×25	103×30	600	5.4380
YJGCFPB	10	4×35	108×32	640	6.0460
YJGCFPB	10	4×50	122×36	720	7.6360
YJGCFPB	10	4×70	130×38	760	9.1310
YJGCFPB	10	3×16+1×10	88×28	560	3.9010
YJGCFPB	10	3×25+1×10	93×30	600	5.0980
YJGCFPB	10	3×35+1×16	95×32	640	5.7640
YJGCFPB	10	3×50+1×25	117×36	720	7.3000
YJGCFPB	10	3×70+1×25	125×38	760	8.6340
YJGCFPB	10	3×95+1×35	131×40	800	9.6580

移动设备卷筒用加光纤通讯10KV高压扁平电缆

型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m
YJGCFPB	10	3×16+3×16/3+6FO	84×28	560	3.2383
YJGCFPB	10	3×25+3×16/3+6FO	89×30	600	4.9320
YJGCFPB	10	3×35+3×16/3+6FO	95×32	640	5.0130
YJGCFPB	10	3×50+3×16/3+6FO	109×36	720	6.4580
YJGCFPB	10	3×70+3×16/3+6FO	117×38	760	7.5690
