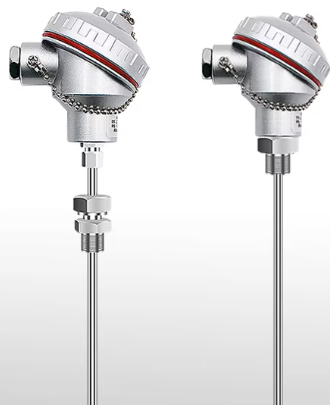

产品名称：WRN-230A固定螺纹热电偶
浏览：
添加时间：2026-02-05 15:08:59
推荐度：

介绍：

产品简介

WRN-230A固定螺纹热电偶可以直接测量各种工业生产过程中从0℃～1000℃范围内的液体、气体、蒸汽及固体表面的温度，并把温度信号转换成热电动势信号，通过二次仪表转换成被测介质的温度。在实际应用中热电偶有多种结构方式，但工作原理都是一样的，因其结构简单、制造方便、测温范围广、精度高、惯性小和输出信号便于远传等优点，所以在工业生产过程中得到极为广泛的运用。

技术参数

◆测量范围：0-800-1000℃

◆分度号：K分度

◆热电偶类别：镍硅-镍硅

◆精度等级：Ⅰ级（±1.5℃或±0.004｜t｜）Ⅱ级（±1.5℃或±0.0075｜t｜）

◆接线盒形式：WRN-220A为防溅式接线盒 WRN-230A为防水式接线盒

◆保护管材质：不锈钢304、321、316、2520等

◆保护管直径：16mm

◆保护管插深：l=100-2000mm

◆安装方式：固定螺纹式

◆热响应时间：T0.5<70S（在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间，用T0.5表示）。

◆热电偶公称压力：4MPa（一般是指保护管所能承受的静态外压而不破裂）。

◆热电偶公称流速：0米/秒

◆热电偶绝缘电阻：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。

◆执行标准：JB/T9238-1999

工作原理

当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。
