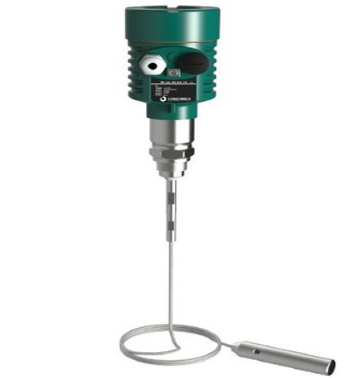

产品名称：导波雷达物位计
浏览：
添加时间：2026-01-31 14:01:50
推荐度：

介绍：

导波雷达物位计（Guided Wave Radar Level Transmitter）是一种基于时域反射（TDR）原理的连续物位测量仪表，通过沿导波杆（或缆）传播的微波脉冲信号测量物料表面反射时间，计算液位或料位高度，输出连续4-20mA或数字信号。其核心特点是测量精度高、抗干扰能力强、适用于复杂工况，特别适合高温、高压、腐蚀性介质以及泡沫、粉尘等恶劣环境。

一、工作原理

导波雷达物位计的核心原理是时域反射（TDR）技术。仪表发射高频微波脉冲（通常1GHz左右）沿导波杆（单杆、同轴管或缆）向下传播，当脉冲遇到介质表面时，由于介电常数突变产生反射回波，仪表接收回波并计算发射与接收的时间差。根据公式距离=速度×时间/2（电磁波在真空中传播速度约为3×10⁸m/s），准确计算出物料表面到探头的距离，进而得到液位或料位高度。

关键特点：导波杆将电磁波能量约束在杆体周围，能量集中、传播稳定，受介质介电常数、温度、压力、粉尘、泡沫等影响小，测量更可靠。

二、主要结构组成

部件名称	功能说明	常见形式
电子单元	信号处理、显示、输出	表头（带显示和按键）
导波杆/缆	引导微波传播，接触介质	单杆、同轴管、缆式
过程连接	安装接口	螺纹、法兰、卡箍
密封装置	过程密封	聚四氟乙烯、石墨
接线腔	电气连接	防水接线盒

三、核心技术参数（标准型）

参数类别	典型范围	说明
测量范围	0~6m（杆式） 0~30m（缆式）	可定制更长范围
测量精度	±3mm（液体） ±10mm（固体）	高精度型可达±1mm
工作频率	500MHz~1.5GHz	不同厂家略有差异
工作压力	≤4.0MPa（标准型）	高压型可达10MPa
介质温度	-40℃~+200℃	高温型可达400℃
输出信号	4-20mA+HART RS485/Modbus	可选数字通讯
防护等级	IP67	防尘防水
防爆等级	Ex d II CT4/CT6	可选防爆型

四、导波杆类型与选型

类型	结构特点	适用场景	优缺点
单杆式	单根金属杆	液体、低粘度介质	结构简单，抗干扰强，不适用粘稠介质
同轴管式	内外双层管	液体、浆料	抗干扰***强，可测低介电常数介质
缆式	柔性金属缆	固体颗粒、大范围测量	测量范围大（可达30m），易受物料冲击
双杆式	两根平行杆	液体、浆料	抗挂料，可测低介电常数介质

五、产品特点与优势

测量精度高：时域反射原理，不受介质密度、温度、压力变化影响，精度可达±1mm
抗干扰能力强：导波杆约束能量，受泡沫、粉尘、蒸汽、湍流影响小
适用介质广：可测液体、浆料、固体颗粒，介电常数要求低（≥1.4）
免维护：无机械活动部件，无磨损，使用寿命长
适应恶劣工况：适用于高温、高压、腐蚀性环境，部分型号可测沸腾液体

六、应用场景

液体介质：水、油品、酸碱溶液、溶剂、浆料、泥浆等，用于储罐、反应釜、锅炉汽包

固体物料：粉煤灰、水泥、粮食、塑料颗粒、化工粉末等，用于料仓、料斗

特殊工况：

高温高压：锅炉汽包、反应釜（可达400℃/10MPa）
腐蚀性介质：酸碱储罐（需特殊材质导波杆）
泡沫、粉尘环境：搅拌罐、料仓
低介电常数介质：液化气、溶剂（需同轴管或双杆式）

七、选型要点

介质类型：液体、浆料还是固体？介电常数、腐蚀性、温度、压力
测量范围：确定量程，选择杆式或缆式
导波杆类型：

液体/浆料：单杆式或同轴管式
固体颗粒：缆式或双杆式
低介电常数介质：同轴管式或双杆式

过程连接：螺纹（G1"、G1½"）、法兰（DN50、DN80）、卡箍（卫生级）
材质要求：导波杆材质（316L、哈氏合金、PTFE涂层）、密封材质
电气参数：供电电压（DC24V或AC220V）、输出信号（4-20mA、HART、RS485）
特殊要求：防爆、卫生级、高温型、高压型

八、与普通雷达物位计的区别

对比项	导波雷达物位计	普通雷达物位计（非接触式）
工作原理	导波杆引导微波，接触式测量	天线发射微波，非接触测量
测量方式	导波杆接触介质	天线不接触介质
适用介质	液体、浆料、固体	主要液体，部分固体
抗干扰能力	强（能量集中）	易受泡沫、粉尘、蒸汽影响
介电常数要求	≥1.4（可测低介电常数）	≥1.8（要求较高）
安装要求	需考虑导波杆长度、容器结构	需避开障碍物，保证天线视野
价格	相对较高	相对较低
