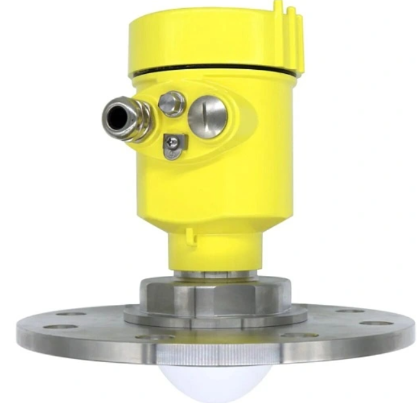

产品名称：80GHz调频雷达物位计
浏览：
添加时间：2026-01-31 14:05:10
推荐度：

介绍：

80GHz调频雷达物位计（也称80GHz FMCW雷达物位计）是一种基于调频连续波（FMCW）技术的高频非接触式物位测量仪表，工作频率为80GHz（毫米波波段），通过发射频率线性变化的微波信号并分析回波频率差来准确测量液位或料位。相比传统26GHz或6GHz雷达，80GHz雷达具有波束角更窄（通常≤3°）、测量精度更高（可达±2mm）、抗干扰能力更强、天线尺寸更小等显著优势，特别适用于复杂工况、小罐体、长距离测量等场景。

一、核心工作原理

80GHz调频雷达物位计采用调频连续波（FMCW）技术，其工作原理可概括为：

频率调制：天线持续发射频率线性变化的微波信号（频率从f1到f2线性扫频，扫频带宽通常4GHz）
信号反射：微波信号遇到介质表面后反射回天线
频率差计算：在同一时刻，发射信号频率与接收信号频率存在频率差Δf，该频率差与目标距离R成正比（Δf = 2R·K/c，其中K为调频斜率，c为光速）
信号处理：通过快速傅里叶变换（FFT）将频率差信号转换为频谱，准确计算出距离，进而得到物位高度

关键特点：80GHz的高频特性使波长极短（约3.75mm），波束能量高度集中，可有效避开罐内障碍物，减少虚假回波干扰。

二、主要技术参数（典型值）

参数类别	典型范围	说明
工作频率	80GHz（毫米波）	高频段，波长约3.75mm
测量范围	0.05~120m	液体/固体均可，量程可选
测量精度	±2mm（液体） ±5mm（固体）	高精度型可达±1mm
波束角	1°~3°	极窄波束，能量集中
盲区	0.05~0.3m	近端盲区小
工作温度	-40℃~+200℃	高温型可达400℃
工作压力	-0.1~4.0MPa	高压型可达10MPa
输出信号	4-20mA+HART RS485/Modbus	标准工业信号
供电电源	DC 24V / AC 220V	两线制或四线制
防护等级	IP67	防尘防水
防爆等级	Ex ia IIC T6 / Ex d IIC T6	可选防爆型

三、核心优势（相比低频雷达）

1. 波束角极窄，抗干扰能力强

80GHz雷达波束角通常≤3°（26GHz雷达约8°~12°），能量高度集中，可有效避开搅拌器、加热管、罐壁等障碍物，减少虚假回波，特别适合小口径容器或靠近罐壁安装。

2. 测量精度高，分辨率高

短波长（3.75mm）带来更高的空间分辨率，对微小液位变化敏感，精度可达±2mm，适用于贸易结算、准确配料等高精度应用。

3. 天线尺寸小，安装灵活

高频特性使天线尺寸大幅减小（透镜天线直径通常32~76mm），便于在狭窄空间安装，且盲区更小（***小可达0.05m），适合小罐体测量。

4. 穿透能力强，适应复杂工况

对粉尘、蒸汽、泡沫、冷凝等干扰因素不敏感，在强粉尘、高温高压、腐蚀性等恶劣环境下仍能稳定测量。

5. 动态范围大，可测低介电常数介质

调频带宽大（通常4GHz），信号处理能力强，可稳定测量介电常数≥1.4的介质（如液化气、某些溶剂），适用范围更广。

四、与导波雷达物位计的区别

对比项	80GHz调频雷达（非接触式）	导波雷达（接触式）
工作原理	FMCW调频连续波，非接触测量	TDR时域反射，导波杆接触介质
测量方式	天线发射微波，不接触介质	导波杆插入介质，接触测量
适用介质	液体、固体、浆料（介电常数≥1.4）	液体、浆料、部分固体（需考虑挂料）
抗干扰能力	强（波束窄，能量集中）	强（导波杆约束信号）
精度	±2mm（高精度）	±2mm（高精度）
安装要求	需避开障碍物，保证天线视野	需考虑导波杆长度、容器结构
维护需求	免维护（无接触）	可能需清理挂料、检查导波杆
适用场景	复杂工况、小罐体、长距离	低介电常数介质、界面测量、搅拌工况
价格	相对较高	相对较低
