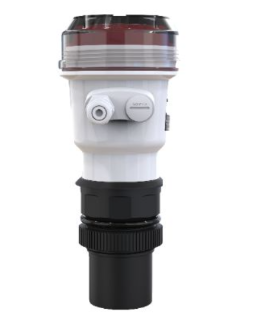

超声波液位计产品介绍

一、产品概述

超声波液位计（Ultrasonic Level Transmitter）是一种非接触式液位测量仪表，通过发射和接收超声波脉冲来测量液位高度。它利用超声波在空气中的传播时间差原理，计算传感器到液面的距离，从而确定液位值。该产品具有测量精度高、安装维护方便、适用范围广等特点，广泛应用于化工、水处理、食品饮料、石油化工等行业的液位连续测量。

二、工作原理

核心测量原理

超声波液位计基于时差法测量原理工作。传感器向液面发射超声波脉冲，脉冲遇到液面后反射回传感器，通过测量超声波从发射到接收的时间差，计算出传感器到液面的距离，进而得到液位高度。

基本公式：H = L - (v × t / 2)

H：液位高度（m）
L：测量量程（m）
v：超声波在空气中的传播速度（约340m/s，受温度影响）
t：超声波往返时间（s）

工作过程

发射超声波脉冲→遇到液面反射→接收回波信号→计算时间差→温度补偿→输出液位信号

三、产品结构与组成

1. 传感器部分（探头）

换能器：核心元件，实现电-声转换（发射和接收超声波）
防护罩：保护换能器，防止污染、结露
安装支架：固定传感器，可调节角度
温度传感器：内置温度补偿元件（PT100等）

2. 转换器部分（一体式或分体式）

信号处理单元：处理回波信号，计算液位值
显示单元：LCD显示液位值、百分比、温度等
输出单元：4-20mA模拟量、开关量、RS485通讯
按键/编程接口：参数设置、标定
电源模块：24VDC或220VAC供电

四、主要技术参数（标准型通用范围）

1. 基本性能参数

参数项	标准型范围	备注
测量精度	±0.25%FS 或 ±3mm	满量程精度
重复性	≤0.1%FS	测量稳定性
分辨率	1mm	显示分辨率
响应时间	1~3s	信号响应速度
量程范围	0~5m、0~10m、0~15m	常见量程
盲区	0.3~0.5m	近端无法测量区域

2. 环境与介质参数

参数项	标准型范围	备注
介质温度	-40℃~+80℃	标准型
环境温度	-20℃~+60℃	转换器工作温度
工作压力	常压	非接触式，不受压力影响
防护等级	IP65、IP67	一体型防护等级

3. 电气参数

参数项	标准型配置
供电电源	24VDC（±10%）或 220VAC（可选）
功耗	≤2W
输出信号	4-20mA（二线制/四线制）、开关量
负载能力	≤750Ω（4-20mA输出）
通讯接口	RS485/Modbus（可选）、HART（可选）
显示方式	LCD显示瞬时液位、百分比

五、功能特点

1. 核心功能

非接触测量：不与介质接触，无污染、无磨损
连续测量：输出与液位高度成正比的模拟信号
现场显示：LCD显示液位值、温度、故障代码
参数设置：可通过按键设置量程、零点、阻尼等
自诊断功能：回波质量检测、故障报警输出
温度补偿：内置温度传感器，自动补偿声速变化

2. 技术优势

安装简便：只需在罐顶或侧面开孔安装，无需停产
维护方便：无机械运动部件，基本免维护
适用范围广：可测清水、污水、油品、腐蚀性液体等
不受介质影响：测量精度不受介质密度、粘度、电导率影响
多种输出方式：模拟量、开关量、数字通讯可选

3. 可选功能

防爆认证：Ex d IIC T6、Ex ia IIC T6等
卫生型设计：用于食品医药行业
分体式结构：传感器与转换器分离安装
带远传显示：分体式显示表头
多点测量：多点平均测量功能

六、典型应用场景

1. 水处理行业

水池/水箱：原水、清水、污水液位监测
加药罐：絮凝剂、消毒剂储罐
沉淀池：沉淀池液位控制

2. 化工行业

酸碱储罐：硫酸、盐酸、氢氧化钠等
反应釜：聚合反应液位监测
中间罐：化工原料储罐

3. 食品饮料行业

储液罐：果汁、牛奶、饮料原液
配料罐：食品添加剂、调味品
CIP清洗系统：清洗液液位控制

4. 石油化工

油品储罐：原油、成品油、化工原料
中间产品罐：苯、甲苯、二甲苯等

5. 电力行业

除盐水箱：锅炉补给水系统
酸碱储罐：离子交换再生系统

七、选型指南

选型关键参数

测量范围：液位高度、量程
介质特性：液体表面状态（平静/波动）、是否含泡沫
安装环境：罐体结构、安装位置、是否有障碍物
精度要求：±0.25%FS、±0.5%FS等
输出信号：4-20mA、开关量、通讯协议
防爆要求：普通型、本安型、隔爆型
电源要求：24VDC或220VAC

选型注意事项

盲区影响：需确保测量范围在盲区之外
安装位置：避免安装在进料口、搅拌器附近
介质表面：对于易产生泡沫、波动的介质，需考虑回波质量
温度影响：高温、低温环境需选择相应温度范围的产品

八、安装与调试

安装要点

安装位置：选择液面相对平静的区域，避开进料口、搅拌器
安装高度：确保测量范围在盲区之外
安装角度：传感器应与液面垂直，避免倾斜
避免障碍物：探头下方不应有障碍物（如支架、搅拌桨）
防护措施：室外安装需加装防护罩，防止雨雪、结露

调试步骤

机械安装：按照安装说明正确安装传感器
电气接线：正确连接电源、输出信号线
参数设置：设置量程、零点、阻尼时间等
空罐标定：空罐状态下进行零点标定
功能测试：检查显示、输出信号是否正常
回波检查：检查回波质量，确保信号稳定

九、维护与故障处理

日常维护

定期检查：检查探头表面是否污染、结垢
探头清洁：定期清洁探头表面，确保超声波正常发射
检查接线：检查电源线、信号线是否松动、腐蚀
参数检查：定期检查参数设置是否正确

常见故障及处理

故障现象	可能原因	处理方法
无显示或显示异常	电源故障、接线错误	检查电源、接线
测量值波动	液面波动、泡沫干扰	增加阻尼时间、安装导波管
测量误差大	温度补偿失效、参数设置错误	检查温度传感器、重新标定
无回波信号	探头污染、盲区设置错误	清洁探头、检查盲区设置
输出不稳定	干扰、探头故障	检查屏蔽、更换探头
