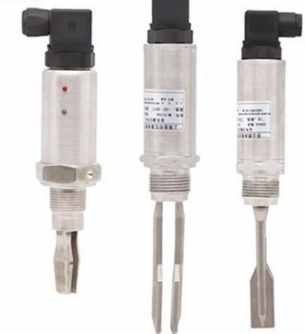

产品名称：音叉物位开关
浏览：
添加时间：2026-01-31 13:59:06
推荐度：

介绍：

音叉物位开关（也称音叉料位开关、音叉液位开关）是一种基于音叉振动原理工作的物位检测仪表，通过检测音叉振动频率变化来判断物料（液体或固体）是否到达设定位置，输出开关量信号用于液位/料位的定点报警或控制。其核心特点是无活动部件、免维护、适应性强，广泛应用于化工、水处理、食品、冶金等行业。

一、工作原理

音叉物位开关的核心原理是压电效应和共振原理。音叉基座上安装有一对压电晶体，一个作为驱动器使音叉在固有频率下振动（通常200-300Hz），另一个作为检测器监测振动状态。当音叉未接触物料时，维持稳定振动；当物料（液体或固体）覆盖音叉时，振动受到阻尼作用，频率和振幅急剧衰减，电子电路检测到这一变化后驱动继电器输出开关信号（常开/常闭触点）。

二、主要结构组成

部件名称	功能说明	常见材质
叉体（探头）	直接接触介质，产生振动	316不锈钢、304不锈钢
压电晶体	驱动振动和检测信号	压电陶瓷材料
电子部件	信号处理、输出控制	PCB电路板
外壳	防护、接线端子	压铸铝合金、不锈钢
过程连接	安装接口	螺纹（G1"、G1½"）、法兰

三、核心技术参数（标准型）

参数类别	典型范围	说明
供电电压	DC 24V / AC 220V	部分支持宽电压输入
输出方式	继电器触点（SPDT）	触点容量AC 220V/5A
工作压力	≤2MPa（标准型）	高压型可达6.4MPa
介质温度	-40℃~+150℃	高温型可达250℃
介质密度	液体≥0.7g/cm³ 固体≥0.1g/cm³	低密度型可测0.008g/cm³
防护等级	IP65/IP67	防尘防水
防爆等级	Ex d II CT4/CT6	可选防爆型
功耗	≤2W	低功耗设计

四、产品特点与优势

适应性强：不受介质电导率、介电常数、密度、粘度影响，对泡沫、气泡、湍流、结垢等工况不敏感
免维护：无机械活动部件，无磨损，使用寿命长（通常5年以上）
无需调校：安装后即可使用，更换介质无需重新标定
安装灵活：支持顶装、侧装、法兰安装等多种方式
可靠性高：抗振动、抗冲击能力强，适用于恶劣工业环境

五、应用场景

液体介质：水、酸碱溶液、油品、饮料、牛奶、泥浆、纸浆等，用于储罐、反应釜、水箱的液位控制

固体物料：粉煤灰、水泥、面粉、塑料颗粒、粮食、化工粉末等，用于料仓、料斗的料位检测

特殊工况：腐蚀性介质（需特殊材质）、高温高压环境、防爆区域、卫生级要求（食品制药）

六、选型要点

介质类型：确认是液体、浆料还是固体颗粒，以及密度、粘度、腐蚀性
工况参数：工作温度、压力范围、是否有振动、防爆要求
安装方式：螺纹连接（G1"、G1½"）或法兰连接，叉体长度需匹配容器尺寸
电气参数：供电电压（DC24V或AC220V）、输出信号类型（继电器、NPN/PNP）
特殊要求：高温型、防腐型、卫生级、防爆型等

七、与浮球液位开关的区别

对比项	音叉物位开关	浮球液位开关
工作原理	振动频率变化	浮力+机械杠杆
活动部件	无（仅叉体振动）	有（浮球、杠杆、微动开关）
维护需求	免维护	需定期检查机械部件
适用介质	液体、固体均可	主要液体
密度要求	可测低密度介质（≥0.008g/cm³）	需匹配浮球密度
价格	相对较高	相对较低
