插入式液体涡轮流量计(Insertion Liquid Turbine Flowmeter)是一种通过插入管道内部的涡轮传感器进行流量测量的仪表,其传感器部分插入管道内,转换器安装在管道外部。相比管段式涡轮流量计,插入式具有安装方便、不停产安装、成本低等优势,特别适用于大管径(DN200以上)管道、已建管道改造等场景。
一、核心工作原理
插入式液体涡轮流量计的工作原理与管段式涡轮流量计相同,基于流体动能推动涡轮旋转:
流体流经插入管道内的涡轮叶片时,推动涡轮旋转
涡轮转速与流速成正比(v = k·n)
通过磁电传感器检测涡轮转速,计算流速
通过流速系数K换算为平均流速,进而得到流量
特殊之处:插入式流量计的传感器只测量管道内某一点的流速,通过流速系数K(与管道内径、雷诺数、流速分布有关)换算为平均流速。因此测量精度受流速分布影响较大,精度通常低于管段式。
二、主要结构组成
部件名称 | 功能说明 | 材质要求 |
|---|---|---|
插入式传感器 | 含涡轮转子和磁电传感器,插入管道内部 | 304/316不锈钢 |
密封装置 | 球阀、密封座,确保密封 | 不锈钢、PTFE |
安装底座 | 焊接在管道上,固定传感器 | 碳钢或不锈钢 |
转换器 | 信号处理、显示、输出 | 电子单元 |
连接杆 | 连接传感器和转换器 | 不锈钢 |
连接电缆 | 传感器与转换器连接 | 屏蔽电缆 |
三、核心技术参数(典型值)
参数类别 | 典型范围 | 说明 |
|---|---|---|
适用管径 | DN80~DN3000 | 大管径优势明显 |
测量精度 | ±1.5%~±2.5% | 相比管段式精度较低 |
重复性 | ≤0.5% | 多次测量一致性 |
流速范围 | 0.5~10m/s | 推荐1~5m/s |
工作压力 | ≤1.6MPa | 标准型 |
介质温度 | -20℃~+80℃ | 高温型可达120℃ |
粘度范围 | 1~5cP(***佳) | 适用于低粘度液体 |
输出信号 | 脉冲/频率、4-20mA | 可选数字通讯 |
供电电源 | DC 24V / AC 220V | 或电池供电 |
防护等级 | IP65/IP67 | 防尘防水 |
四、核心优势(相比管段式)
1. 安装方便,不停产安装
通过球阀和密封装置,可在不停产情况下安装或拆卸
特别适合已建管道改造,无需停产、无需切割管道
2. 成本低,性价比高
对于大管径管道(DN300以上),成本仅为管段式的1/3~1/5
管径越大,成本优势越明显
3. 维护方便
传感器可在线拔出检查、清洗或更换
无需拆卸管道,维护工作量小
4. 压力损失小
传感器插入部分体积小,几乎不产生压力损失
五、主要局限性
1. 测量精度较低
单点测量,受流速分布影响大
精度通常±1.5%~±2.5%,低于管段式(±0.5%)
不适用于贸易结算等高精度要求场景
2. 安装要求高
需保证前后直管段(前10D后5D)
安装位置、插入深度对精度影响大
需专业安装人员操作
3. 适用介质受限
只适用于清洁液体,含固体颗粒、纤维介质易堵塞或磨损涡轮
不适用于高粘度介质(>10cP)
4. 轴承维护
长期运行轴承可能磨损,需定期维护

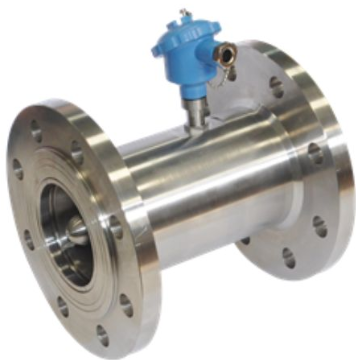

六、与管段式液体涡轮流量计对比
对比项 | 插入式液体涡轮流量计 | 管段式液体涡轮流量计 |
|---|---|---|
测量原理 | 单点流速测量,通过系数换算 | 全截面平均流速测量 |
测量精度 | ±1.5%~±2.5% | ±0.5%~±1.0% |
适用管径 | DN80~DN3000 | DN4~DN200 |
安装方式 | 插入式,不停产安装 | 管段式,需切断管道 |
成本 | 低(大管径优势明显) | 高(小管径有优势) |
压力损失 | 几乎为零 | 较小 |
维护 | 在线维护方便 | 需拆卸管道 |
适用场景 | 大管径、过程监测、成本敏感 | 小管径、高精度、贸易结算 |
选型建议:
选择插入式:大管径(DN200以上)、过程监测、成本敏感、已建管道改造
选择管段式:小管径、高精度要求、贸易结算、新管道安装
七、典型应用场景
1. 大管径管道流量监测
自来水厂原水、出厂水流量
污水处理厂进出水流量
工业循环水系统
管径DN200~DN2000
2. 已建管道改造
老旧管道流量计更换
新增流量监测点
无需停产、无需切割管道
3. 过程控制
工业过程流量监测(精度要求不高)
能源管理、成本核算
流量趋势监测
4. 特殊工况
部分清洁液体介质(需满足粘度要求)
八、选型要点
管径确认:明确管道内径,插入式适用于DN80以上
精度要求:确认是否接受±1.5%~±2.5%精度
介质特性:须***为清洁液体,无固体颗粒,粘度1~5cP***佳
安装条件:
前后直管段是否满足(前10D后5D)
安装位置(水平、垂直、倾斜)
是否有振动、是否便于维护
插入深度:需根据管道内径计算,确保测量点位于流速平均位置
材质选择:传感器材质(304/316不锈钢)、密封材质
电气参数:供电方式、输出信号、防护等级
特殊要求:是否需要防爆、是否需要带球阀
九、安装注意事项
1. 安装位置选择
水平管道:传感器应位于水平方向(避免气泡或沉淀影响)
垂直管道:流向自下而上,传感器位于任意方向
避开弯头、阀门、变径管等干扰源
前后直管段要求:前10D后5D(D为管径)
2. 插入深度确定
需根据管道内径和流速分布计算
标准插入深度为管道内径的1/8处(适用于充分发展紊流)
实际安装时需使用专用工具定位
3. 安装步骤
在管道上开孔(需焊接安装底座)
安装球阀和密封座
插入传感器,调整插入深度
紧固密封装置
连接电缆,接线调试
4. 重要提醒
须***满管:不满管或含气泡严重影响测量
介质清洁:含杂质会磨损涡轮或堵塞
避免振动:安装位置应避开强烈振动源
定期维护:建议每半年检查一次涡轮和轴承
十、维护保养
定期检查:建议每半年检查一次涡轮磨损、轴承情况
清洗维护:介质含杂质时需定期清洗涡轮和传感器
零点校准:长期使用后建议进行零点校准
标定周期:建议每年进行一次标定(精度要求高时)
轴承更换:出现卡滞或精度下降时需更换轴承
