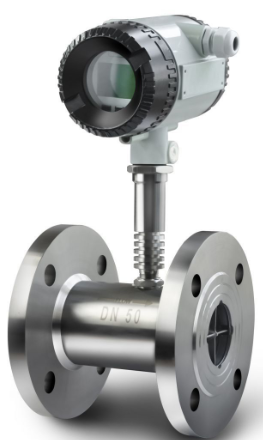

产品名称：卫生型液体涡轮流量计
浏览：
添加时间：2026-01-31 14:55:22
推荐度：

介绍：

卫生型液体涡轮流量计（Sanitary Liquid Turbine Flowmeter）是专为食品、饮料、制药、生物工程等卫生级行业设计的涡轮流量计，满足GMP、FDA、3A等卫生标准要求。其核心特点是结构易于清洗消毒、材质符合食品级要求、无卫生死角、可在线CIP/SIP清洗，确保介质无污染、无残留。

一、产品定义与适用标准

卫生型液体涡轮流量计是指符合以下标准的涡轮流量计：

材质标准：与介质接触部分采用316L不锈钢、PTFE、PFA等食品级/医药级材料
结构标准：采用快装卡箍、螺纹或焊接连接，内表面光洁度Ra≤0.8μm，无死角、易清洗
认证标准：通过FDA、3A、EHEDG等认证，满足GMP要求
清洗要求：支持在线CIP（在位清洗）和SIP（在位灭菌）

二、核心工作原理

基于流体动能推动涡轮旋转（与普通涡轮流量计相同）：

流体流经涡轮叶片时，推动涡轮旋转
涡轮转速与流速成正比（v = k·n）
通过磁电传感器检测转速，计算流量
流量与转速呈线性关系

特殊要求：卫生型需确保测量管内壁光滑、无滞留区域，涡轮与轴承连接处无缝隙，避免微生物滋生。

三、主要结构特点（与普通型区别）

结构部件	卫生型要求	普通型要求
测量管内壁	Ra≤0.8μm，镜面抛光	Ra≤1.6μm
连接方式	快装卡箍、螺纹、焊接	法兰连接
涡轮结构	齐平式或可拆卸式，无死角	标准结构
轴承系统	食品级材质，易清洗	普通材质
材质认证	316L不锈钢（食品级）	304/316不锈钢
表面处理	电解抛光、钝化处理	普通抛光
密封圈	食品级硅胶、EPDM	普通橡胶

四、主要技术参数（典型卫生型）

参数类别	典型范围	说明
公称通径	DN15~DN100	常用DN25~DN80
测量精度	±0.5%~±1.0%	高精度型可达±0.2%
重复性	≤0.2%	多次测量一致性
流速范围	0.5~7m/s	推荐1~5m/s
工作温度	-20℃~+120℃	高温型可达150℃
工作压力	≤1.0MPa	卡箍连接压力较低
粘度范围	1~5cP（***佳）	适用于低粘度液体
输出信号	脉冲/频率、4-20mA	可选数字通讯
供电电源	DC 24V / AC 220V	或电池供电
防护等级	IP65/IP67	防尘防水
连接方式	快装卡箍、螺纹、焊接	标准：DN25~DN80卡箍

五、连接方式类型

1. 快装卡箍连接（*常用）**

标准：DN25、DN32、DN40、DN50、DN65、DN80
材质：316L不锈钢卡箍、硅胶密封圈
优点：拆装方便，便于清洗和更换
适用：食品、饮料、制药管道系统

2. 螺纹连接

标准：G1"、G1½"等
材质：316L不锈钢
优点：结构紧凑，成本较低
适用：小型设备、实验室

3. 焊接连接

材质：316L不锈钢
优点：无泄漏，无死角
缺点：不可拆卸
适用：固定安装、无菌要求******场合

六、材质要求

部件名称	卫生级材质	说明
测量管/涡轮	316L不锈钢（食品级）	表面电解抛光，Ra≤0.8μm
轴承系统	陶瓷或硬质合金（食品级）	耐腐蚀、易清洗
密封圈	硅胶、EPDM、氟橡胶	食品级，耐高温
卡箍/连接件	316L不锈钢	表面钝化处理
外壳	316L不锈钢或IP67防护	防腐蚀、易清洁
