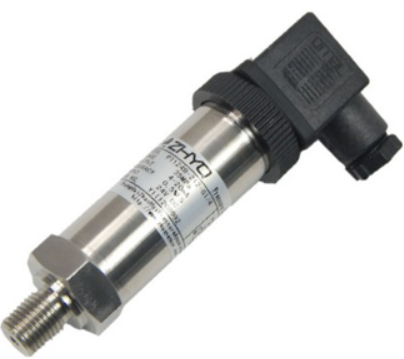

产品名称：扩散硅变送器扩散硅压力/差压变送器
浏览：
添加时间：2026-02-03 16:07:18
推荐度：

介绍：

扩散硅变送器（通常指扩散硅压力/差压变送器）是一种基于扩散硅压阻效应原理的工业测量仪表，其核心传感元件为单晶硅材料上通过半导体工艺制作的压敏电阻桥路。与电容式变送器相比，扩散硅变送器具有体积小、响应快、精度高、稳定性好的特点，广泛应用于工业过程控制、液压系统、气体/液体压力测量等领域。

一、核心工作原理

扩散硅变送器的核心是扩散硅压力传感器芯体，其工作原理基于压阻效应：

工作过程：

压力作用：被测介质压力作用于不锈钢隔离膜片
压力传递：通过硅油或氟油填充液传递至硅敏感芯片
电阻变化：硅芯片在压力作用下产生应变，扩散在硅片上的惠斯通电桥电阻值发生变化
信号输出：电桥输出与压力成正比的mV级电压信号，经放大电路转换为4-20mA标准信号

技术关键：

单晶硅材料：具有优良的弹性性能和压阻系数
扩散工艺：在硅片表面通过离子注入或扩散工艺形成压敏电阻
温度补偿：内置温度传感器进行实时温度补偿，减小温漂

二、主要技术特点

特性	技术参数/说明
测量原理	扩散硅压阻效应
精度等级	通常±0.1%~±0.5%FS（高精度型可达±0.075%）
响应时间	<1ms（远快于电容式）
过载能力	通常2倍满量程，部分型号可达5倍
工作温度	-40℃~125℃（带温度补偿）
输出信号	4-20mA DC、0-5V、0-10V、RS485等
长期稳定性	通常±0.1%FS/年
体积尺寸	相对较小，适合紧凑空间安装

核心优势：

高精度：由于硅材料的优良特性，精度普遍高于电容式
快速响应：无电容充放电过程，响应速度可达毫秒级
抗冲击振动：结构紧凑，抗机械冲击能力强
温度性能好：内置温度补偿，温漂小
体积小巧：适合空间受限的安装场合

三、典型应用场景

1. 工业过程控制

石油化工管道压力监测
水处理系统压力控制
空压机、压缩机出口压力测量

2. 液压系统

工程机械液压系统压力监测
注塑机、压铸机液压压力控制
风电液压系统压力保护

3. 气体/液体测量

气动系统压力测量
储罐液位测量（配合差压测量）
空调制冷系统压力监测

4. 特殊应用

医疗设备压力监测（需卫生型）
汽车测试系统压力测量
实验室精密压力测量

四、与电容式变送器的对比

对比项	扩散硅变送器	电容式变送器
测量原理	压阻效应（电阻变化）	电容变化（位移变化）
精度	通常±0.1%~±0.5%	通常±0.075%~±0.25%
响应速度	快（<1ms）	较慢（10-100ms）
过载能力	相对较弱（2-5倍）	较强（可达10倍以上）
抗冲击振动	较好	一般
长期稳定性	较好	优秀
成本	相对较低	相对较高
适用介质	清洁、非腐蚀性介质	可配隔膜密封用于腐蚀介质
