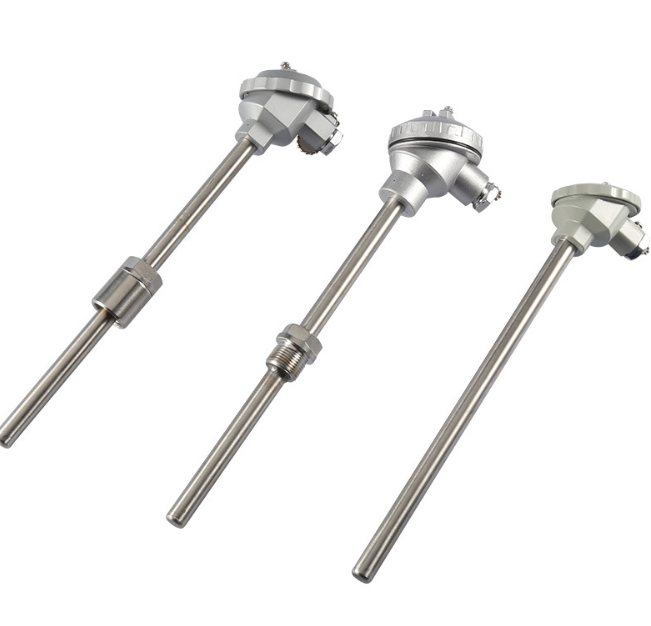

产品名称：WRN2-630G隔爆型双支固定螺纹锥形保护管热电偶
浏览：
添加时间：2026-02-28 10:17:01
推荐度：

介绍：

1. 产品概述

WRN2-630G 是一款专为爆炸性危险环境设计的双支冗余测温传感器。它在 WRN-630G（单支隔爆）的基础上，集成了两套******独立、电气隔离的 K 型热电偶元件于同一根保护管内。该产品具备隔爆外壳（Exd）和锥形螺纹密封双重安全结构，适用于石油、化工、燃气等 1 区、2 区危险场所中对温度监控可靠性要求******的关键工艺点（如主蒸汽、反应釜核心温度）。

2. 型号命名(WRN2-630G)

代号	含义	专业释义
W	温度仪表	仪表大类标识
R	热电偶	区别于热电阻（Z）
N	分度号	K型（镍铬-镍硅），测温范围 -200℃ ~ 1300℃（常用 0~1000℃）
2	偶丝对数	双支（Dual-Element），核心特征，内部有 4 根引线
6	固定装置	固定螺纹锥形保护管（核心机械结构，耐高压）
3	接线盒形式	防水式（基础防护，IP65）
0	设计序号	通常指保护管外径为 Φ16mm
G	特殊后缀	隔爆型（Explosion-proof，符合 GB3836.1/2 标准）

⚠️ 核心区别：WRN2-630G 与 WRN-630G 的***一区别在于 “2”（双支 vs 单支）。双支结构意味着一用一备或双路输出，但热响应时间通常比单支慢 10%~20%（内部空间拥挤）。

3. 核心结构特点

3.1 双支独立结构 (Dual-Element)

物理隔离：两根 K 型偶丝（A 支和 B 支）平行封装在同一根金属保护管中，但通过高纯氧化镁或陶瓷绝缘子******隔离。
功能模式：

冗余模式（Hot Standby）：A 支接主控系统（DCS/PLC），B 支接备用系统或报警器。当 A 支断线或损坏时，系统自动无扰切换至 B 支，实现不停机维护。
双路模式（Dual Output）：A、B 支分别接入不同的 I/O 卡件或仪表，用于数据比对、逻辑互锁或计算平均温度。

3.2 隔爆接线盒 (Exd Enclosure)

隔爆原理：接线盒采用高强度铝合金或铸钢制造，盒盖与盒体结合面为精加工隔爆面（法兰间隙 ≤ 0.2mm）。当内部因故障产生电火花并引燃气体时，爆炸火焰通过狭缝被冷却，无法点燃外部环境。
防爆标志：通常为 Exd IIB T4/T5/T6 Gb（适用于丙烷、乙烯等 IIB 类气体，***高表面温度 ≤ 135℃）。

3.3 锥形螺纹密封 (Tapered Thread)

保护管前端加工成 M27×2（国标锥管） 或 NPT 3/4（美标锥管）。旋入设备时，螺纹牙形形成金属对金属的硬密封，无需垫片，耐静压可达 30 MPa。

4. 主要技术参数

参数类别	技术指标	执行标准/备注
分度号	K (NiCr-NiSi)	IEC 584 / GB/T 16839
测温范围	0 ~ 800℃ (1Cr18Ni9Ti/304) 0 ~ 1000℃ (0Cr25Ni20/310S/2520)	长期使用建议低于上限 100℃
精度等级	I级：±1.5℃ 或 ±0.4%	t
热响应时间	T₀.₅ ≤ 90 ~ 120 秒	比单支（≤90s）略慢，因双芯结构
公称压力	≤30 MPa (静态，常温)	锥形螺纹优势，高温下许用压力降低
防爆等级	Exd IIB T4 ~ T6 Gb	GB3836.1-2021, GB3836.2-2021
防护等级	IP65	防尘、防喷水
绝缘电阻	≥100 MΩ (常温, 500VDC)	A支与B支之间、支与套管之间均需满足
保护管材质	1Cr18Ni9Ti (304) / 0Cr25Ni20 (310S)	滁州地区常用 2520（耐磨耐高温）
电气接口	M20×1.5, NPT1/2	需配隔爆认证格兰头

5. 电气接线图与端子定义 (Critical Wiring)

打开隔爆接线盒后，内部有 4 个陶瓷端子（编号通常为 1, 2, 3, 4）。严禁混接，否则会导致温度显示负值或乱跳。

端子编号	功能定义	补偿导线颜色 (K型)	接至仪表通道
1	A支正极 (A+)	红色 (Red)	仪表 1 通道 (+)
2	A支负极 (A-)	蓝色/白色 (Blue/White)	仪表 1 通道 (-)
3	B支正极 (B+)	红色 (Red)	仪表 2 通道 (+)
4	B支负极 (B-)	蓝色/白色 (Blue/White)	仪表 2 通道 (-)

接线规则：

严禁带电开盖：须***在切断现场电源并确认安全后，方可打开接线盒。
极性须***正确：正极（红）接端子 1/3，负极（蓝）接端子 2/4。接反会导致温度显示偏低（室温）或严重错误（高温）。
引入装置：须***使用隔爆格兰头（Exd Certified）密封电缆，多余的进线口须***用金属盲板（Exd堵头）封死。

6. 安装与防爆合规指南

6.1 机械安装（锥形螺纹）

密封处理：在保护管锥形螺纹上均匀缠绕 2~3 层聚四氟乙烯生料带（PTFE Tape）。严禁使用厚垫片（如石棉垫、金属缠绕垫），否则会破坏锥面密封，导致高压泄漏。
旋入锁紧：用手旋入至无法转动后，使用扳手卡住接线盒下方的六角扳手平面（切勿扳动外壳），再旋转 1~1.5 圈 至紧固。手感为“吃上劲”即可，严禁过度用力，否则螺纹会“咬死”或保护管根部扭断。
插入深度：插入深度 l 应保证感温端位于管道中心流场，通常要求 l ≥ 8d ~ 10d（d 为保护管外径）。
