产品名称：WRE-630工业用固定螺纹锥形保护管热电偶
浏览：
添加时间：2026-02-28 14:16:22
推荐度：

介绍：

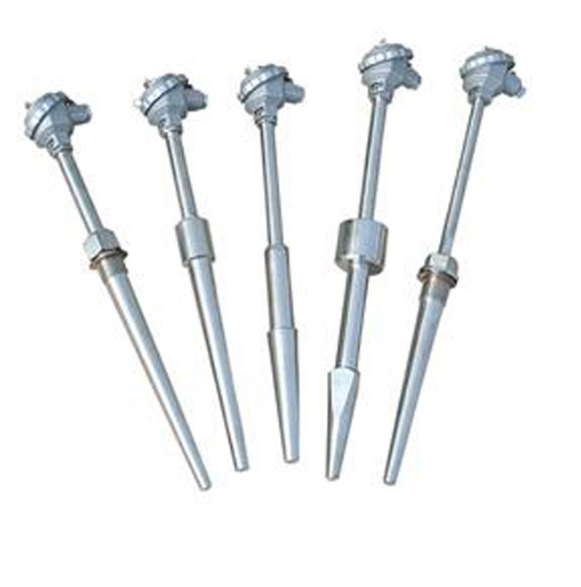

1. 产品概述

WRE-630 是一款工业用固定螺纹锥形保护管热电偶。该产品采用E型（镍铬-铜镍）分度号，核心特征是其保护管前端加工为锥形螺纹（如M27×2或NPT 3/4），通过金属锥面硬密封实现高压环境下的直接安装。它通常与显示仪表、记录仪或DCS系统配套，用于直接测量生产过程中液体、蒸汽、气体介质及固体表面的温度。

2. 型号

代号	含义	专业释义
W	温度仪表	仪表大类标识
R	热电偶	区别于热电阻（Z）
E	分度号	E型（镍铬-铜镍 / 镍铬-康铜）
6	固定装置	固定螺纹锥形保护管（核心机械特征）
3	接线盒形式	防水式（IP65，防喷水）
0	设计序号	通常指保护管外径为 Φ16mm

关键区分：若型号为 WRE2-630，则代表双支结构（内部有两套独立的E型偶丝）；若型号为 WRE-630G，则代表隔爆型（接线盒为隔爆结构，适用于危险场所）。

3. 核心特征（与WRN-630的区别）

特性	WRN-630（K型）	WRE-630（E型）
分度号	K (NiCr-NiSi)	E (NiCr-CuNi)
热电势	中等（约41μV/℃）	******（约80μV/℃）
灵敏度	标准	***高（约为K型的2倍）
测温上限	通常 0~1000℃ (310S)	通常 0~600℃ (304) / 0~750℃ (310S)
耐温极限	高（1300℃）	较低（900℃）
抗氧化性	强（适用于氧化气氛）	较弱（负极铜镍合金在高温下易氧化）
适用气氛	氧化性、惰性	还原性、弱氧化性、高湿度环境

4. 主要技术参数

参数类别	技术指标	执行标准/备注
分度号	E (NiCr-CuNi)	IEC 584 / GB/T 16839
测温范围	-200℃ ~ +750℃（常用 0~600℃）	长期使用建议低于上限100℃
精度等级	I级：±1.5℃ 或 ±0.4%	t
热响应时间	T₀.₅ ≤ 90s (I级热惰性)	保护管外径Φ16mm
公称压力	≤30 MPa (静态，常温)	锥形螺纹密封优势，耐压远高于直管
防护等级	IP65	防尘、防喷水
保护管材质	1Cr18Ni9Ti (304) / 0Cr25Ni20 (310S)	推荐310S用于600℃以上
电气接口	M20×1.5, NPT1/2	需配防水电缆接头
安装螺纹	M27×2 (国标锥管) 或 NPT 3/4 (美标)	锥形螺纹，金属硬密封
绝缘电阻	≥100 MΩ (500VDC, 常温)	电极与外套管之间

5. 选型与应用场景

5.1 选型优势（为何选E型不选K型）

高灵敏度需求：适用于测量微小温差（如温差热电堆）、低温区（-200℃至0℃）或需要高分辨率输出的场合。
高湿度环境：E型热电偶对高湿度气氛的腐蚀不敏感，优于K型，适用于潮湿环境。
成本敏感：在相同精度要求下，E型热电偶的廉价金属特性使其在低温至中温段具有较好的性价比。

5.2 选型禁忌（严禁使用场景）

高温硫环境：严禁在含硫气氛中使用，铜镍负极会迅速脆化损坏。
真空环境：负极中的铜在真空中会蒸发，污染真空系统，导致失效。
交替氧化还原气氛：频繁的氧化还原循环会加速负极氧化。

5.3 安装与接线说明

1. 机械安装（锥形螺纹密封）

密封处理：在保护管锥形螺纹上均匀缠绕 2~3层聚四氟乙烯生料带。严禁使用厚垫片（如石棉垫、金属缠绕垫），否则会破坏锥面密封，导致高压泄漏。
旋入锁紧：用手旋入至无法转动后，使用扳手卡住接线盒下方的六角扳手平面（切勿扳动外壳），再旋转 1~1.5圈 至紧固。手感为“吃上劲”即可，过度用力会导致螺纹咬死或保护管扭断。

2. 电气接线（E型极性识别）

正极（EP）：镍铬10合金（颜色较暗，类似不锈钢色）。接线时对应补偿导线紫色线或正极标识。
负极（EN）：铜镍合金（康铜）（颜色较亮，类似铜色）。接线时对应补偿导线白色线或负极标识。
注意：E型热电偶的负极（康铜）与J型（铁-康铜）的负极材质相同，但正极不同，严禁混用补偿导线（须***用EX或KC型补偿导线）。

6. 选型规格表

规格参数	选项示例	说明
分度号	E	（默认，不可改为K）
精度等级	II级	（常用）
保护管材质	1Cr18Ni9Ti (304)	适用于0~600℃
规格 (d L×l)	Φ16 450×300	总长450mm，插入300mm
接线盒形式	防水式 (3)	IP65
安装螺纹	M27×2	国标锥管螺纹
