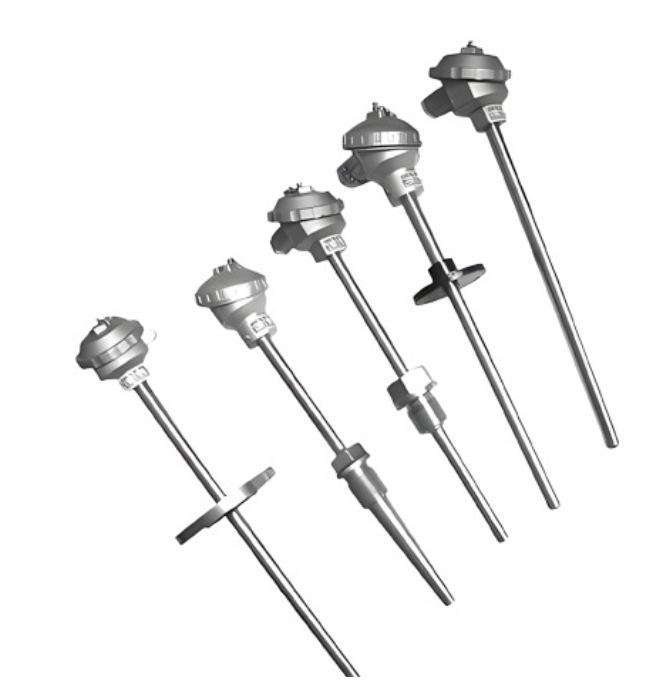

产品名称：WRE2-630工业用双支固定螺纹锥形保护管热电偶
浏览：
添加时间：2026-02-28 14:24:40
推荐度：

介绍：

产品概述

WRE2-630 是一款工业用双支固定螺纹锥形保护管热电偶。该产品采用E型（镍铬-铜镍）分度号，核心特征是在同一根金属保护管内封装了两套******独立、电气隔离的测温元件（A支与B支），并通过锥形螺纹（如M27×2）实现高压环境下的直接安装与硬密封。它主要用于需要冗余备份、双路信号输出或高灵敏度测量的工业现场。

核心特征

特征维度	具体描述
结构类型	双支（Dual-Element），内部两套偶丝，输出两路独立信号
分度号	E型（E-Type），热电势高（约80μV/℃），灵敏度约为K型热电偶的2倍
安装方式	固定螺纹锥形保护管，前端为锥形螺纹，金属硬密封，耐压高
接线盒	防水式（IP65），防喷水，适用于室外或潮湿环境
保护管	通常为Φ16mm外径，材质可选304、316L、310S等不锈钢

主要技术参数

参数	指标
测温范围	-200℃ ~ +750℃（常用0~600℃）
精度等级	I级：±1.5℃ 或 ±0.4%
热响应时间	T₀.₅ ≤ 100 ~ 120秒（因双芯结构略慢于单支）
公称压力	≤30 MPa（静态，常温，锥形螺纹密封优势）
绝缘电阻	≥100 MΩ（500VDC，常温，A支与B支之间、支与套管之间均需满足）
防护等级	IP65（防尘、防喷水）

应用场景

冗余控制：化工反应釜、锅炉主蒸汽等关键测温点，A支接主控系统（DCS），B支接备用系统（SIS）或报警器，实现“一用一备”。
高灵敏度需求：测量微小温差（如温差热电堆）、低温区（-200℃至0℃）或需要高分辨率输出的场合。
双路信号比对：需要两路温度信号进行逻辑运算（如取平均值、高选、低选）的安全联锁系统。

选型与使用禁忌

严禁在含硫气氛中使用：E型热电偶的负极（铜镍合金）在含硫气氛中会迅速脆化损坏。
严禁在真空环境中长期使用：负极中的铜在真空中会蒸发，污染系统并导致失效。
严禁混用补偿导线：须***使用E型（EX）补偿导线（正极紫色，负极棕色），严禁与K型（KC）或J型（JX）混用。

安装与接线说明

机械安装：在锥形螺纹上缠绕2~3层聚四氟乙烯生料带，用手旋入后，使用扳手卡住接线盒下方的六角扳手平面（严禁扳动外壳），旋转1~1.5圈锁紧。严禁使用厚垫片，否则会破坏锥面密封。
电气接线：接线盒内有4个端子（1,2,3,4）。通常定义：1-A+（正极，紫），2-A-（负极，棕）；3-B+（正极，紫），4-B-（负极，棕）。极性接反会导致温度显示负值。
