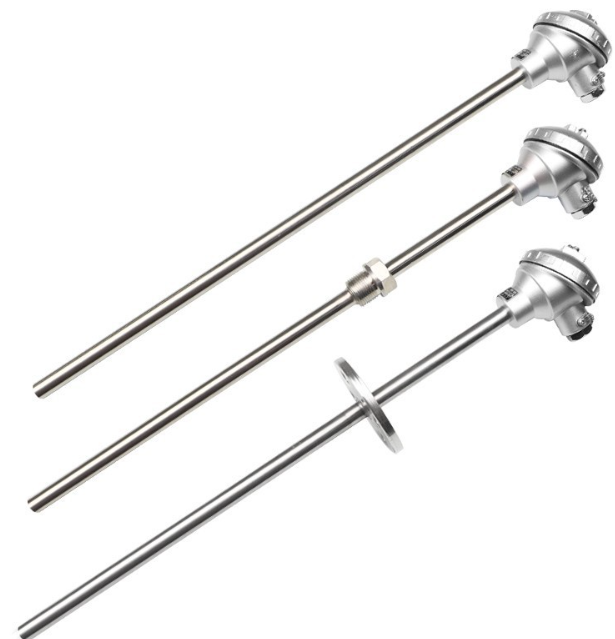

产品名称：WRF2-630双支固定螺纹锥形保护管装配式热电偶
浏览：
添加时间：2026-02-28 16:00:20
推荐度：

介绍：

1. 产品定义

WRF2-630 是一款工业用双支固定螺纹锥形保护管装配式热电偶。该产品采用F2型（铁-康铜）分度号（对应******J型），核心结构特征是在同一根锥形螺纹保护管内封装了两套******独立、电气隔离的F2型测温元件（A支与B支）。它通过金属锥面硬密封实现高压安装，专为需要冗余备份、双路信号比对或高可靠性控制的工业现场设计。

2. 型号

代码	含义	技术释义
W	温度仪表	仪表大类标识
R	热电偶	区别于热电阻（Z）
F	分度号	F2型（铁-康铜 / J型）
2	偶丝对数	双支（核心标识），内部有4根引线，输出两路独立信号
6	固定装置	固定螺纹锥形保护管（M27×2或NPT 3/4），耐高压
3	接线盒形式	防水式（IP65，防喷水）
0	设计序号	通常指保护管外径为 Φ16mm

⚠️ 关键区别：WRF2-630 与 WRF-630（单支）的***一区别在于 “2”。双支结构提供“一用一备”功能，但热响应时间通常比单支慢10%~20%。

3. 核心特征（F2型分度号特性）

特性	描述	应用意义
测温范围	0℃ ~ 750℃（常用 0℃ ~ 600℃）	严禁在0℃以下使用（铁电极冷脆）
正极材料	纯铁（Fe）	极易氧化，仅限真空、还原或惰性气氛使用，严禁在含氧空气中长期高温使用
负极材料	铜镍合金（康铜）	与E型、T型负极材质相同，但严禁混用补偿导线
热电势	大（约50μV/℃）	灵敏度高，信号强，抗干扰能力较好
耐气氛性	耐还原、耐真空	适用于氢气保护炉、裂解炉、还原性气氛设备

4. 主要技术参数

参数类别	技术指标	备注与标准
分度号	F2 (Fe-CuNi)	IEC 584 / GB/T 16839（对应J型）
测温范围	0℃ ~ 750℃	长期使用建议低于600℃，严禁超过750℃
精度等级	I级：±1.5℃ 或 ±0.4%	t
热响应时间	T₀.₅ ≤ 100 ~ 120 秒	因双芯结构，略慢于单支（≤90s）
公称压力	≤30 MPa（静态，常温）	锥形螺纹金属硬密封优势
防护等级	IP65	防尘、防喷水
绝缘电阻	≥100 MΩ（常温, 500VDC）	A支与B支之间、支与套管之间均需满足
保护管材质	1Cr18Ni9Ti (304) / 316L	严禁使用碳钢保护管（需与铁电极绝缘防锈）

5. 电气接线与端子定义

打开防水接线盒后，内部有 4个接线端子（编号通常为1, 2, 3, 4）。极性须***正确，否则会导致温度显示负值或严重错误。

端子编号	功能定义	补偿导线颜色 (F2型)	接至仪表通道
1	A支正极 (A+)	黑色 (Black) 或红色	仪表 1 通道 (+)
2	A支负极 (A-)	紫色 (Purple) 或白色	仪表 1 通道 (-)
3	B支正极 (B+)	黑色 (Black) 或红色	仪表 2 通道 (+)
4	B支负极 (B-)	紫色 (Purple) 或白色	仪表 2 通道 (-)
