产品名称：SYV-50-5-2 实芯聚乙烯绝缘射频同轴电缆
浏览：
添加时间：2026-05-29 16:21:51
推荐度：

介绍：

SYV-50-5-2 是 SYV 系列中特性阻抗为 50Ω 的实芯聚乙烯绝缘射频同轴电缆。相比常见的 SYV-50-5-1，该型号通常采用双层屏蔽或加厚护套结构，主要应用于对屏蔽性能和机械强度要求更高的射频信号传输场景，如无线电通信、测试仪器连接及工业高频信号传输。

基本信息

项目	参数/说明
产品名称	SYV-50-5-2 实芯聚乙烯绝缘射频同轴电缆
产品型号	SYV-50-5-2
特性阻抗	50 ± 2 Ω
绝缘材料	实芯聚乙烯 (PE)
护套材料	聚氯乙烯 (PVC)
常见标准	GB/T 14864-1993（射频电缆通用规范）

产品简介

SYV-50-5-2 属于 50Ω 射频电缆家族，其中“50”代表特性阻抗，“5”代表绝缘外径规格（约 4.6–4.8 mm），“2”为结构派生编号，通常表示双层编织屏蔽或加厚型护套结构。该设计旨在提供比标准单屏蔽型号（如 SYV-50-5-1）更优的电磁屏蔽效果和抗干扰能力，适用于复杂电磁环境下的高频信号传输。

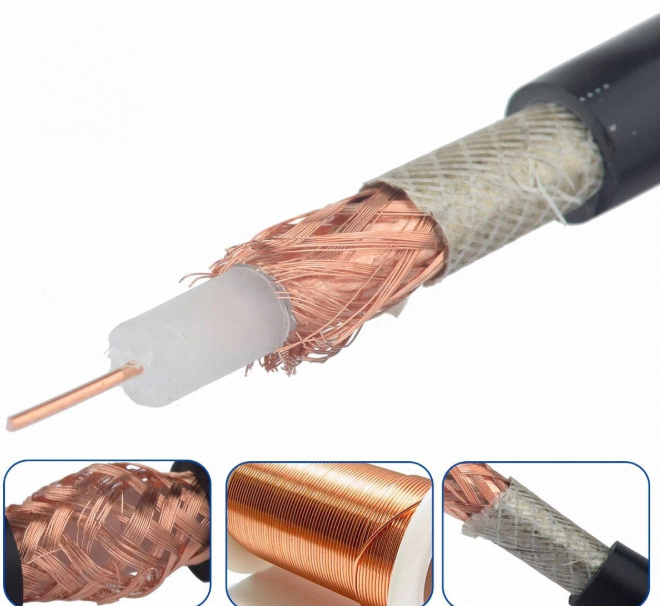

结构组成

内导体：单根裸铜线（通常直径约 1.37 mm），提供低电阻导电通道。
绝缘层：实芯聚乙烯（PE），确保稳定的介电常数和阻抗特性。
外导体（屏蔽层）：双层铜丝编织或高密度编织层（覆盖率通常 ≥90%），有效抑制射频干扰（RFI）和电磁干扰（EMI）。
护套层：聚氯乙烯（PVC）护套，提供机械保护和环境隔离。

主要特点

高屏蔽性能：双层编织屏蔽结构显著提升对电磁干扰的抑制能力，适合在工业环境或靠近强干扰源处使用。
阻抗稳定：50Ω 阻抗专为射频电路设计，减少信号反射，保证信号完整性。
机械耐用：加厚的屏蔽层和护套使其抗挤压和抗拉伸能力优于单屏蔽型号。
频率适用范围广：适用于从低频至数千兆赫兹（GHz）的射频信号传输。

典型参数（参考值）

参数项	数值/范围
内导体直径	1.37 ± 0.02 mm
绝缘外径	4.60 – 4.80 mm
电缆外径	约 7.8 mm
编织屏蔽层	双层或高密度单层（覆盖率 ≥90%）
工作频率	0 ~ 3000 MHz（视具体衰减要求）
使用温度	-40℃ ~ +70℃（固定敷设）
