产品名称：SYV-50-7-1 实芯聚乙烯绝缘射频同轴电缆
浏览：
添加时间：2026-05-29 16:41:39
推荐度：

介绍：

SYV-50-7-1 是 SYV 系列中规格较粗（-7）的 50Ω 实芯聚乙烯绝缘射频同轴电缆，通常作为电台、通信设备的馈线使用，适用于 VHF、UHF 频段的射频信号传输。

基本信息

项目	参数/说明
产品名称	SYV-50-7-1 实芯聚乙烯绝缘射频同轴电缆
产品型号	SYV-50-7-1
特性阻抗	50 ± 2 Ω
绝缘材料	实芯聚乙烯 (PE)
护套材料	聚氯乙烯 (PVC)
常见标准	GB/T 14864-2013（射频电缆通用规范）

产品简介

SYV-50-7-1 是 50Ω 射频电缆家族中规格为“-7”（绝缘外径约 7.25mm）的代表性型号。“50”代表 50Ω 特性阻抗，“7”代表绝缘外径规格，“1”通常指单层编织屏蔽结构。相比细缆（如 SYV-50-3、SYV-50-5），它具有更低的信号衰减，更适用于中距离射频信号传输。

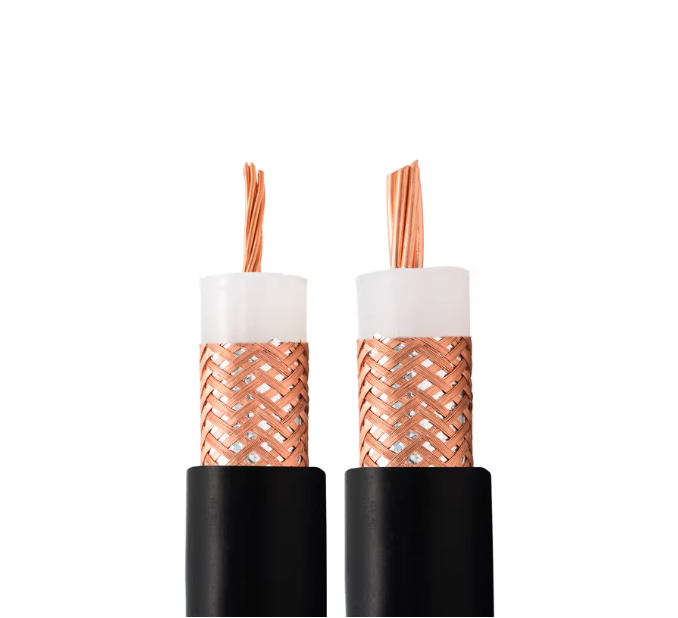

结构组成

内导体：7 根绞合裸铜线（结构 7/0.75mm），兼顾导电性与柔软度。
绝缘层：实芯聚乙烯（PE），提供稳定的介电性能和阻抗特性。
外导体（屏蔽层）：单层铜丝编织屏蔽层（覆盖率通常 ≥80%），提供电磁屏蔽。
护套层：聚氯乙烯（PVC）护套，起机械保护与标识作用。

主要特点

低损耗传输：导体截面积较大，在射频段（如 200MHz）的衰减常数优于细缆，适合较长距离馈电。
阻抗匹配：50Ω 阻抗专为射频电路设计，减少信号反射，保证信号完整性。
屏蔽抗干扰：铜丝编织层提供基本的电磁屏蔽，适合一般电磁环境。
机械强度：外径较粗，抗拉和抗压能力优于细缆，适合固定敷设。

典型参数（参考值）

参数项	数值/范围
内导体结构	7/0.75 mm（7根绞合铜线）
绝缘外径	7.25 ± 0.25 mm
电缆外径	约 10.3 mm
编织覆盖率	≥ 80 %
衰减常数 (200MHz)	≤ 0.11 dB/m
工作频率	0 ~ 3000 MHz
使用温度	-40℃ ~ +70℃
