产品名称：SYV-50-7-2 实芯聚乙烯绝缘射频同轴电缆
浏览：
添加时间：2026-05-29 16:49:39
推荐度：

介绍：

SYV-50-7-2 是 SYV 系列中规格较粗（-7）的 50Ω 实芯聚乙烯绝缘射频同轴电缆。相比 SYV-50-7-1，该型号通常采用双层屏蔽或加厚护套结构，主要应用于对屏蔽性能和机械强度要求更高的中距离射频信号传输场景，如基站馈线、测试仪器连接及工业高频信号传输。

基本信息

项目	参数/说明
产品名称	SYV-50-7-2 实芯聚乙烯绝缘射频同轴电缆
产品型号	SYV-50-7-2
特性阻抗	50 ± 2 Ω
绝缘材料	实芯聚乙烯 (PE)
护套材料	聚氯乙烯 (PVC)
常见标准	GB/T 14864-2013（射频电缆通用规范）

产品简介

SYV-50-7-2 属于 50Ω 射频电缆家族中规格为“-7”（绝缘外径约 7.25mm）的型号。其中“50”代表特性阻抗，“7”代表绝缘外径规格，“2”为结构派生编号，通常表示双层编织屏蔽或加厚型护套结构。该设计旨在提供比标准单屏蔽型号（如 SYV-50-7-1）更优的电磁屏蔽效果和抗干扰能力，适用于复杂电磁环境下的中距离高频信号传输。

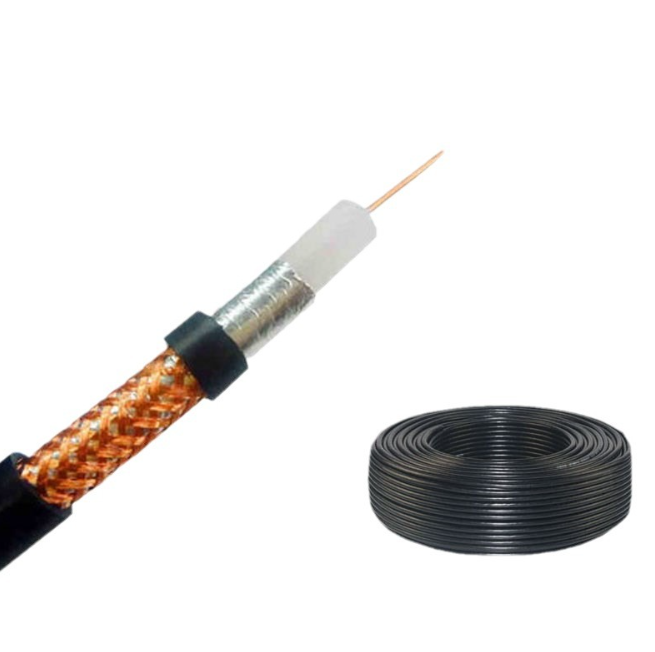

结构组成

内导体：7 根绞合裸铜线（结构 7/0.75mm），兼顾低电阻导电性与柔软度。
绝缘层：实芯聚乙烯（PE），确保稳定的介电常数和阻抗特性。
外导体（屏蔽层）：双层铜丝编织或高密度编织层（覆盖率通常 ≥90%），有效抑制射频干扰（RFI）和电磁干扰（EMI）。
护套层：聚氯乙烯（PVC）护套，提供机械保护和环境隔离。

主要特点

高屏蔽性能：双层编织屏蔽结构显著提升对电磁干扰的抑制能力，适合在工业环境或靠近强干扰源处使用。
低损耗传输：导体截面积较大，在射频段（如 200MHz）的衰减常数优于细缆（约 0.11 dB/m），适合中距离馈电。
机械耐用：加厚的屏蔽层和护套使其抗挤压和抗拉伸能力优于单屏蔽型号。
阻抗匹配：50Ω 阻抗专为射频电路设计，减少信号反射，保证信号完整性。

典型参数（参考值）

参数项	数值/范围
内导体结构	7/0.75 mm（7根绞合铜线）
绝缘外径	7.25 ± 0.25 mm
电缆外径	约 10.3 – 11.2 mm
编织屏蔽层	双层或高密度单层（覆盖率 ≥90%）
衰减常数 (200MHz)	≤ 0.11 dB/m
工作频率	0 ~ 3000 MHz
使用温度	-40℃ ~ +70℃（固定敷设）
